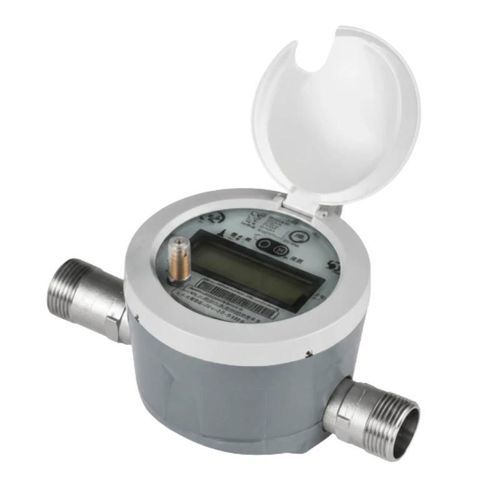

Digitaler Wasserzähler BBUWM-D

Ultraschallfür Wohnhaussmart

Produktübersicht
Der BBUWM-D ist ein DN15 Transit-Time Ultraschall-Trinkwasserzähler zur präzisen Messung des Wasserverbrauchs, zur lokalen Anzeige und zur Fernverwaltung in Trinkwasserleitungen. Er unterstützt NB-IoT/CAT.1 Kommunikation, bidirektionale Messung, energiearme Betriebsweise und Schutzart IP68.

Hauptmerkmale

• Trinkwassermessung DN15
• Transit-Time Ultraschallmessung
• NB-IoT/CAT.1 Fernkommunikation
• Messung in Vorwärts- und Rückwärtsrichtung
• Messklasse 1
• Schutzart IP68
• Horizontale oder vertikale Installation
• Optionale Alarme: Leckage, Rohrbruch, Verkalkung

Technische Daten

• Modell — BBUWM-D
• Nennweite — DN15
• Messverfahren — Transit-Time Ultraschall
• Kommunikation — NB-IoT/CAT.1
• Bidirektionale Messung — Ja (vorwärts und rückwärts)
• Messklasse — Klasse 1
• Schutzart — IP68
• Auflösung akkumuliertes Volumen — 0,001 m³
• Auflösung Momentandurchfluss — 0,001 m³/h
• Statischer Betriebsstrom — ≤20 µA
• Batterielebensdauer — >6 Jahre
• Anzeige — 8-stelliges LCD
• Temperaturklasse — T30
• Druckklasse — MAP16
• Druckverlustklasse — Δp40
• Elektromagnetische Umgebung — E2
• Umwelt-Schwereklasse — Klasse B, Klasse C
• Installation — Horizontal oder vertikal
• Empfindlichkeit Strömungsprofil — U5/D3 oder U0/D0
• Rückfluss — Unterstützt

Strömungskonfiguration

• DN15 — Dauerförderstrom Q3: 2,5 m³/h; Überlaststrom Q4: 1,25 × Q3; Übergangsströmung Q2: 1,6 × Q1; Mindeststrom Q1: Q3/R; Verfügbare R-Werte: 125, 160, 200, 250, 315, 400, 500

Maximal zulässige Fehler

• Von Q1 bis unter Q2: ±5 %
• Von Q2 bis Q4: ±2 %

Abmessungen und Anschlüsse

• Länge (L) — 165 mm
• Breite (W) — 98 mm
• Höhe (H) — 84 mm
• Gewicht — 1 kg
• Gehäusegewinde — G3/4B (Länge 12 mm)
• Verbindungsmuffe — Länge 43 mm; Gewinde R1/2 (Länge 15 mm)

Anwendbare Normen

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

Eigenschaften / Technische Spezifikationen

• Modell: BBUWM-D
• Nennweite: DN15
• Messung: Transit-Time Ultraschall
• Kommunikation: NB-IoT/CAT.1
• Bidirektional: Ja
• Messklasse: Klasse 1
• Schutzart: IP68
• Batterielebensdauer: >6 Jahre
• Anzeige: 8-stelliges LCD
• Abmessungen (L×W×H): 165 mm × 98 mm × 84 mm
• Gewicht: 1 kg
