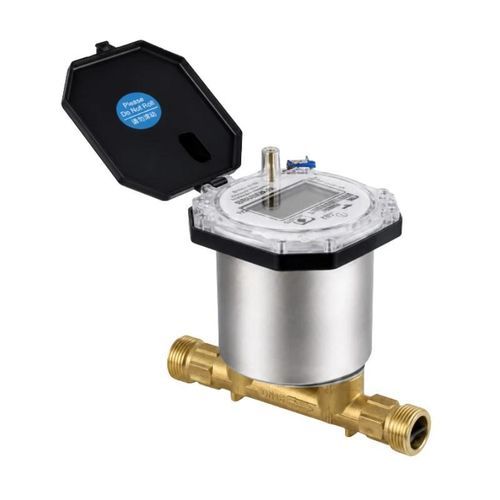

Digitaler Wasserzähler BBUWM-V

Ultraschallmit Leckagenkontrolle

Produktübersicht Der BBUWM-V ist ein ventilgesteuerter Ultraschall-Wasserzähler, der nach dem Laufzeitprinzip arbeitet und den Durchfluss anhand der Laufzeitdifferenz zwischen den stromaufwärts und stromabwärts gesendeten Ultraschallsignalen berechnet. Er misst, zeigt an und speichert den Wasserverbrauch und verfügt über ein integriertes motorisiertes Ventil zum ferngesteuerten Absperren und Wiederöffnen. Kommunikationsoptionen wie NB-IoT/CAT.1, RS485 und M-BUS ermöglichen die Integration in Fernauslesesysteme und Wassermanagementsysteme. Es sind Ausführungen in den Nennweiten DN15, DN20 und DN25 erhältlich. Hauptmerkmale

• Ultraschall-Laufzeitmessung ohne mechanisches Flügelrad
• Integriertes motorisiertes Ventil zur Fernsteuerung
• NB-IoT/CAT.1-, RS485- und M-BUS-Kommunikation
• Wählbarer Messbereich von R125 bis R500
• Durchflussmessung in Vorwärts- und Rückwärtsrichtung
• Schutzart IP68
• Bis zu 750 Tage lokale Wasserverbrauchsdatenspeicherung
• Optionale Alarme bei Leckagen, Rohrbrüchen, Kalkablagerungen und ungewöhnlichem Verbrauch

Technische Daten Parameter — Spezifikation Nennweite — DN15, DN20, DN25 Auflösung des kumulierten Volumens — 0,000001 m³ Auflösung des Durchflusses — 0,000001 m³/h Statischer Betriebsstrom — ≤30 µA Batterielebensdauer — >6 Jahre Anzeige — 8-stelliges LCD Temperaturklasse — T30; T30/T50 in den Durchflusskonfigurationen aufgeführt Druckklasse — MAP16 Druckverlustklasse — Δp25, Δp40 Schutzart — IP68 Genauigkeitsklasse — Klasse 2 Elektromagnetische Umgebung — E2 Umgebungsbelastungsklasse — Klasse 0 Einbau — horizontal oder vertikal Durchflussprofil-Empfindlichkeit — U5/D3 oder U0/D0 Rückströmung — Unterstützt Kommunikation — NB-IoT/CAT.1, RS485, M-BUS Durchflusskonfigurationen Nennweite — Dauerdurchfluss Q3 — Überlastdurchfluss Q4 — Übergangsdurchfluss Q2 — Mindestdurchfluss Q1 — Verfügbare R-Werte DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Maximal zulässige Abweichung

• Q1 bis unterhalb von Q2: ±5 %
• Q2 bis Q4: ±2 % bei Wassertemperaturen bis 30 °C und ±3 % über 30 °C

Abmessungen und Anschlüsse Größe — Länge L — Breite W — Höhe H — Gewicht — Gewinde am Messkörper — Überwurfgewinde DN15 — 165 mm — 103 mm — 148 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 154 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 160 mm — 1,5 kg — G1 1/4B — R1 Geltende Normen

• GB/T 778.1.3.2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Wireless M-Bus

Technische Daten / Spezifikationen

• Modell: BBUWM-V
• Messprinzip: Ultraschall-Laufzeitmessung (ohne mechanisches Flügelrad)
• Nennweiten: DN15, DN20, DN25
• Messbereich (R-Werte): 125, 160, 200, 250, 315, 400, 500
• Dauerdurchfluss (Q3): DN15 2,5 m³/h; DN20 4 m³/h; DN25 6,3 m³/h
• Auflösungsvermögen des kumulierten Volumens: 0,000001 m³
• Auflösungsvermögen des Durchflusses: 0,000001 m³/h
• Genauigkeitsklasse: Klasse 2
• Anzeige: 8-stelliges LCD
• Batterielebensdauer: >6 Jahre
• Schutzart: IP68
• Druckklasse: MAP16
• Druckverlustklasse: Δp25, Δp40
• Temperaturklasse: T30 (T30/T50 bei Durchflusskonfigurationen)
• Einbau: horizontal oder vertikal
• Empfindlichkeit des Durchflussprofils: U5/D3 oder U0/D0
• Rückströmung: unterstützt
• Kommunikation: NB-IoT/CAT.1, RS485, M-BUS
• Lokales Protokoll: Bis zu 750 Tage Wasserverbrauchsdaten
• Optionale Alarme: Leckage, Rohrbruch, Kalkablagerung, ungewöhnlicher Verbrauch
• Geltende Normen: GB/T 778.1-3-2017; JJG 162-2019; CJ/T 434-2013; EN 13757-4 Wireless M-Bus
