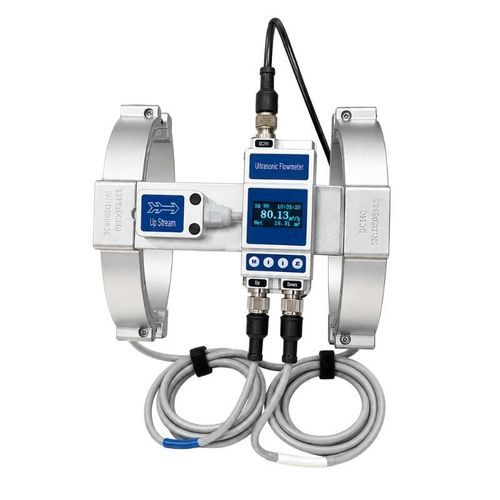

Ultraschall-Laufzeit-Durchflussmesser BBUFM-S

Volumenfür Wasserfür Chemikalien

Produktübersicht
Der BBUFM-S ist ein geklemmter Laufzeit-Ultraschall-Durchflussmesser für Flüssigkeiten, ausgelegt für kleine Rohrdurchmesser und einfache Anlagenintegration. Die Sensoren werden außen mit einer größenangepassten Halterung montiert: kein Rohrschnitt, kein Bohren und kein Kontakt mit dem Medium erforderlich. Verfügbar in den Ausführungen kompakt, remote und remote für hohe Temperaturen; geeignet für die Online-Überwachung von Wasser, gereinigtem/ultrareinem Wasser, Getränken und anderen sauberen Prozessflüssigkeiten in Reinigungs-, Produktions- und HVAC-Anlagen.

Hauptmerkmale

• Nichtinvasive Klemmmontage ohne Rohrveränderung
• Größenangepasste Montagehalterung für genaue Sensorplatzierung
• Kompakte, entfernte und entfernte Hochtemperatur-Varianten
• Geeignet für Metall- und übliche Kunststoffrohre
• OLED-Display für momentane und akkumulierte Durchflusswerte
• 4–20 mA, RS485/Modbus und optionale OCT-Alarmausgang
• Keine beweglichen Teile, vernachlässigbarer Druckverlust, geringer Wartungsaufwand

Typische Anwendungen

• Industrielle Reinigungs- und Flachglas-Reinigungsanlagen
• Produktionslinien für Getränke, Lebensmittel und Pharma
• Anlagen für gereinigtes und ultrapures Wasser
• HVAC-Einheiten, Kühlwasser und Kältekreise
• Chemische und prozessbezogene Flüssigkeitstransfers
• Durchflussüberwachung an kleinen Rohrleitungen und OEM-Integration

Geeignete Medien
Ausgelegt für saubere Flüssigkeiten mit stabilen akustischen Eigenschaften und geringer Gas-/Kavitationseinträge. Typische Medien:

• Leitungswasser, gereinigtes Wasser und ultrapures Wasser
• Getränke und alkoholhaltige Flüssigkeiten
• Säure-, Laugen- und Salzlösungen
• Reinigungsflüssigkeiten und ausgewählte chemische Lösungsmittel
• Weitere prozessgeeignete Flüssigkeiten für Ultraschallübertragung

Technische Daten
Messprinzip: Ultraschall-Laufzeit
Geschwindigkeitsbereich: 0,1 bis 5,0 m/s
Genauigkeit: ±2,0%
Wiederholbarkeit: 0,8%
Rohr-Außendurchmesserbereich: ~9,53 bis 220 mm
Analogausgang: 4–20 mA, max. Belastung 600 Ω
Alarmausgang: Optionale OCT-Ober-/Untergrenzen-Alarm
Kommunikation: RS485, Modbus-Protokoll
Stromversorgung: 24 VDC
Standardkabellänge: 2,0 m
Display: 128 × 64 OLED
Totalisator: Sechs Stellen
Datenaufzeichnung: Tägliche, monatliche, jährliche und kumulierte Durchflussaufzeichnungen
Umgebungstemperatur (kompakt): 0 bis 50 °C
Feuchtigkeit: 0–95% rF, nicht kondensierend
Schutzart: IP54
Gehäusematerial: Aluminiumlegierung

Konfigurationsoptionen
Kompakt: Sender und Sensor in einer Einheit integriert; für Rohr-ODs ~9,53 bis 110 mm
Remote: Anzeige/Sender und Sensor getrennt; deckt Rohr-ODs ~9,53 bis 220 mm ab
Remote Hochtemperatur: Getrennter Sender und Sensor mit erweitertem Medium-Temperaturbereich bis 0 bis 110 °C

Temperaturbereiche
Kompakt: 0 bis 50 °C
Standard remote: 0 bis 80 °C
Remote Hochtemperatur: 0 bis 110 °C

Rohrkonfigurationen
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Referenz-Durchflussbereiche
9,53 mm: 0,02 m³/h — 0,66 m³/h
12,7 mm: 0,04 m³/h — 1,18 m³/h
15 mm: 0,06 m³/h — 1,84 m³/h
20 mm: 0,06 m³/h — 3,18 m³/h
25 mm: 0,11 m³/h — 5,65 m³/h
32 mm: 0,18 m³/h — 8,83 m³/h
40 mm: 0,29 m³/h — 14,47 m³/h
50 mm: 0,45 m³/h — 22,61 m³/h
63 mm: 0,71 m³/h — 35,33 m³/h
75 mm: 1,19 m³/h — 59,70 m³/h
90 mm: 1,81 m³/h — 90,43 m³/h
110 mm: 2,83 m³/h — 141,30 m³/h
140 mm: 4,42 m³/h — 220,78 m³/h
160 mm: 6,36 m³/h — 317,93 m³/h
220 mm: 11,30 m³/h — 565,20 m³/h

Kompatible Rohrmaterialien

• Edelstahl
• Kohlenstoffstahl
• Kupfer
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Messwerte und Anzeige

• Momentaner Durchfluss
• Netto-akkumulierter Durchfluss
• Tägliche, monatliche und jährliche kumulierte Aufzeichnungen
• Metrische und imperiale Einheiten
• Ober- und Untergrenzen-Alarme

Auswahlinformationen

• Tatsächlicher Außendurchmesser, Innendurchmesser und Wandstärke des Rohrs
• Rohrmaterial
• Flüssigkeitsart
• Mediumtemperatur
• Erwarteter Durchflussbereich
• Gewünschte Konfiguration: kompakt, remote oder remote Hochtemperatur
• Erforderliche Ausgänge und Kommunikationsschnittstellen

Technische Merkmale / Spezifikationen

• Messprinzip: Ultraschall-Laufzeit
• Geschwindigkeitsbereich: 0,1 bis 5,0 m/s
• Genauigkeit: ±2,0%
• Wiederholbarkeit: 0,8%
• Rohr-OD-Bereich: ~9,53 bis 220 mm
• Analogausgang: 4–20 mA (600 Ω max)
• Alarm: Optionale OCT Ober-/Untergrenze
• Kommunikation: RS485, Modbus
• Stromversorgung: 24 VDC
• Kabellänge: 2,0 m (Standard)
• Display: OLED 128 × 64
• Totalisator: Sechs Stellen
• Datenaufzeichnung: Täglich, monatlich, jährlich, kumuliert
• Umgebungstemperatur (kompakt): 0 bis 50 °C
• Schutzart: IP54
• Gehäuse: Aluminiumlegierung
