Ultraschall-Laufzeit-Durchflussmesser BBUFM-F

Volumenfür Wasserfür Abwasser

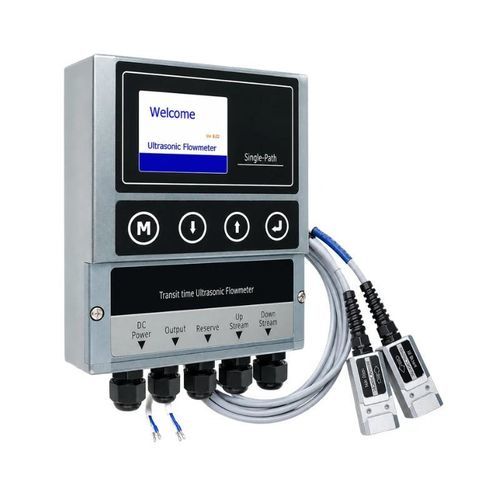

Produktübersicht Der BBUFM-F ist ein stationärer Ultraschall-Durchflussmesser für Flüssigkeiten, der auf dem Laufzeitmessprinzip basiert. Seine Aufsteck-Messwandler werden außen am Rohr angebracht, sodass eine Installation ohne Rohrschnitt oder Prozessunterbrechung möglich ist. Er ist für die kontinuierliche Durchflussüberwachung in voll gefüllten Rohren ausgelegt. Der Durchflussmesser misst den Momentan-Durchfluss, die Strömungsgeschwindigkeit sowie den Vorwärts-Gesamtdurchfluss, den Rückwärts-Gesamtdurchfluss und den Nettogesamtdurchfluss. Zu den typischen Anwendungsbereichen zählen die Wasserversorgung, die Wasseraufbereitung, die chemische Verarbeitung, die Bewässerung, Kesselanlagen und industrielle Prozessrohrleitungen. Hauptmerkmale

• Berührungslose Clamp-On-Messung ohne Kontakt mit der Flüssigkeit
• Ausgelegt für voll gefüllte Rohrleitungen und unempfindlich gegenüber geringen Mengen an Blasen oder Schwebstoffen
• Totalisierung von Vorwärts-, Rückwärts- und Nettodurchfluss
• Analoge, Impuls-, Relais- und digitale Kommunikationsausgänge
• Standard- und erweiterte Ausführungen für unterschiedliche Genauigkeits- und Rohrgrößenanforderungen
• Keine beweglichen Teile, geringer Druckverlust und minimaler Wartungsaufwand

Typische Anwendungsbereiche

• Industrielles Umwälz- und Kühlwasser
• Wasserversorgung, Rohwasser und Abwasseraufbereitung
• Chemische und industrielle Prozessflüssigkeiten
• Bewässerungs- und Wasserverteilungsnetze
• Durchflussüberwachung in Kessel- und Energiesystemen

Technische Daten (Tabelle) Parameter — Standardausführung / Erweiterte Ausführung Messprinzip — Ultraschall-Laufzeitmessung / Ultraschall-Laufzeitmessung Medium — Flüssigkeit in vollem Rohr / Flüssigkeit in vollem Rohr Geschwindigkeitsbereich — -12 bis +12 m/s / -12 bis +12 m/s Genauigkeit — ±1,0 % des Messwerts / ±0,5 % des Messwerts Wiederholgenauigkeit — 0,2 % / 0,2 % Linearität — ±1,0 % / ±0,5 % Rohrgröße — DN25 bis DN2000 / DN25 bis DN5000 Anzeige — 2,2-Zoll-TFT-LCD, 320 × 240 / 2,8-Zoll-TFT-LCD, 320 × 240 Analogausgang – 4–20 mA, maximale Last 750 Ω / 4–20 mA, maximale Last 750 Ω Impulsausgang – 0–9999 Hz, OCT / 0–9999 Hz, OCT Relaisausgang – SPST, maximal 1 Hz / SPST, maximal 1 Hz Kommunikation – RS485, Modbus-Protokoll / RS485, Modbus-Protokoll Stromversorgung – 24–36 VDC / 24–36 VDC Temperatur des Messumformers — -40 bis +60 °C / -40 bis +60 °C Standardtemperatur des Sensors — -40 bis +80 °C / -40 bis +80 °C Luftfeuchtigkeit — Bis zu 95 % rF, nicht kondensierend / Bis zu 95 % rF, nicht kondensierend Gehäuse des Messumformers — Technischer Kunststoff / Aluminiumdruckguss Messumformer und Installation In der Standardkonfiguration kommen Aufsteck-Messumformer zum Einsatz. Je nach Rohrdurchmesser, Rohrmaterial, Wandstärke, akustischen Eigenschaften der Flüssigkeit und verfügbarer gerader Rohrlänge können die Montagearten V, N, Z oder W gewählt werden. Verfügbare Optionen (Tabelle) Punkt — Verfügbare Optionen Messwandlertyp — Aufsteckausführung; Einsteckausführung optional Messwandlerkabel – standardmäßig 10 m; längere Kabel erhältlich Montageart – V-, N-, Z- oder W-Anordnung Kommunikation – RS485 / Modbus Fernübertragung – optionales Fernkommunikationsmodul Auswahlhinweise

• Rohraußendurchmesser oder Nennweite
• Rohr- und Auskleidungswerkstoffe
• Rohrwand- und Auskleidungsdicken
• Flüssigkeitsart und Betriebstemperatur
• Erforderlicher Durchfluss- oder Geschwindigkeitsbereich
• Erforderliche Ausgänge, Kommunikation und Kabellänge
• Installationsart und Anforderungen an den Umweltschutz

Technische Daten / Spezifikationen

• Messprinzip: Ultraschall-Laufzeitmessung
• Medium: Flüssigkeit in einem vollgefüllten Rohr
• Geschwindigkeitsbereich: -12 bis +12 m/s
• Genauigkeit: Standard ±1,0 % des Messwerts; erweitert ±0,5 % des Messwerts
• Wiederholgenauigkeit: 0,2 %
• Linearität: Standard ±1,0 %; erweitert ±0,5 %
• Rohrgröße: Standard DN25 bis DN2000; erweitert DN25 bis DN5000
• Anzeige: 2,2-Zoll-TFT-LCD (320×240) oder 2,8-Zoll-TFT-LCD (320×240)
• Analogausgang: 4–20 mA, maximale Last 750 Ω
• Impulsausgang: 0–9999 Hz, OCT
• Relaisausgang: SPST, maximal 1 Hz
• Kommunikation: RS485, Modbus-Protokoll
• Stromversorgung: 24–36 VDC
• Betriebstemperatur (Messumformer): -40 bis +60 °C
• Temperatur des Messfühlers: -40 bis +80 °C
• Luftfeuchtigkeit: Bis zu 95 % r. F., nicht kondensierend
• Gehäuse des Messumformers: Technischer Kunststoff (Standard) oder Aluminiumdruckguss (erweiterte Ausführung)
• Messumformer-Optionen: Aufsteckausführung (Standard) oder Einsteckausführung (optional); Kabel 10 m Standard, längere Kabel erhältlich; Befestigungsarten V/N/Z/W
