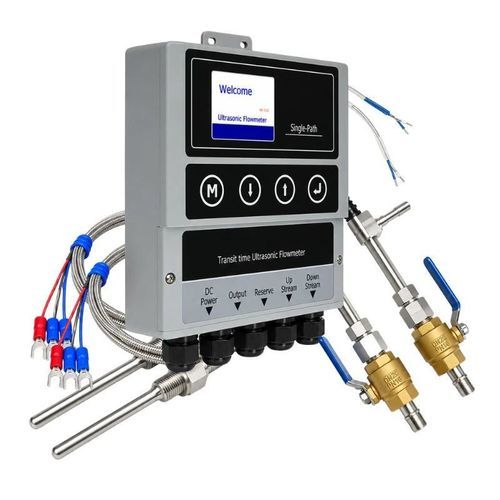

Digitaler Wärmezähler BBUEM-F

Ultraschall4-20 mAModbus

Produktübersicht
Der BBUEM-F ist ein stationäres Ultraschallgerät zur Überwachung von Heiz- und Kühlenergie in geschlossenen Wassersystemen. Er verwendet die Laufzeit-Ultraschall-Durchflussmessung in Kombination mit paarigen Temperatureingängen, um aus Durchfluss und Vorlauf‑/Rücklauftemperaturdifferenz die momentane Leistung und die akkumulierte Energie zu berechnen. Außenseitige Aufsteck-Durchflusstransducer reduzieren Rohränderungen und Stillstandszeiten. Der Zähler eignet sich für zentrale HKL‑Anlagen, Fernwärme/-kälte, Wärmeübergabestationen, Kesselanlagen, Energiemanagement und industrielle Umlaufwassersysteme.

Wesentliche Merkmale

• Misst Durchfluss, Vorlauf- und Rücklauftemperaturen, ΔT und akkumulierte Heiz-/Kühlenergie
• Aufsteckdurchflussmessung ohne Auftrennen der Leitung
• Zwei abgeglichene Temperatureingänge (PT1000)
• Analoge (4–20 mA), Impuls-, Relais- und RS485 (Modbus) Schnittstellen
• Vorwärts-, Rückwärts- und Netto-Volumentotalisierung
• Standard- und erweiterte Versionen für verschiedene Genauigkeits- und Rohrgrößenanforderungen

Typische Anwendungen

• Kaltwasser- und Kühlwassersysteme
• Fernwärme- und Fernkältenetze
• Wärmeübergabestationen und Kesselanlagen
• Gebäudeenergiemanagement
• Überwachung von Umlaufwasser und Prozessenergie in der Industrie

Technische Daten

• Modell: BBUEM-F (stationärer Ultraschall-Heiz-/Kälteenergiemesser)
• Messprinzip Durchfluss: Ultraschall Laufzeit
• Medium: Flüssigkeit in einer vollen Rohrleitung
• Geschwindigkeitsbereich: -12 bis +12 m/s
• Geschwindigkeitsgenauigkeit: Standard ±1,0 % des Messwerts; Erweitert ±0,5 % des Messwerts
• Genauigkeit bei niederer Geschwindigkeit: ±0,01 m/s
• Genauigkeitsklasse Energiezähler: Klasse 2
• Rohrgröße: Standard DN25 bis DN2000; Erweitert DN25 bis DN5000
• Display: Standard 2,2" TFT LCD (320×240); Erweitert 2,8" TFT LCD (320×240)
• Analogausgang: 4–20 mA, max. Last 750 Ω
• Impulsausgang: 0–9999 Hz
• Relaisausgang: SPST, max. 1 Hz
• Kommunikation: RS485, Modbus-Protokoll
• Stromversorgung: 24–36 VDC
• Betriebstemperatur Sender: -40 bis +60 °C
• Temperaturbereich Durchflusstransducer: -40 bis +80 °C
• Temperaturbereich Sensors: -10 bis +105 °C
• Feuchte: Bis zu 95 % rF, nicht kondensierend
• Gehäuse Sender: Technischer Kunststoff (Standard); CNC‑bearbeitete Aluminiumlegierung (Erweitert)

Sensor-Konfiguration

• Durchflusstransducer: Aufsteck; Einsteckausführung optional
• Temperatursensoren: Abgeglichene PT1000
• Montage Temperatursensoren: Aufsteck oder Einsteck
• Standard Kabellänge: 10 m
• Montagemethoden Durchflusstransducer: V, N, Z oder W

Messfunktionen

• Momentane Durchflussrate und Geschwindigkeit
• Vorwärts-, Rückwärts- und Nettototalisierungen
• Vorlauf- und Rücklauftemperaturen
• Temperaturdifferenz (ΔT)
• Momentane Heiz- oder Kühlleistung
• Akkumulierte Heiz- oder Kühlenergie

Auswahlhinweise

• Angabe der Anwendung: Heizung oder Kühlung
• Außendurchmesser der Leitung, Material und Wandstärke angeben
• Futtermaterial und -stärke angeben, falls vorhanden
• Flüssigkeitstyp und Betriebstemperaturbereich spezifizieren
• Erwarteten Durchflussbereich und Temperaturdifferenz angeben
• Montagemethode der Temperatursensoren wählen (Aufsteck oder Einsteck)
• Benötigte Ausgänge, Kommunikationsprotokoll und Kabellänge spezifizieren
