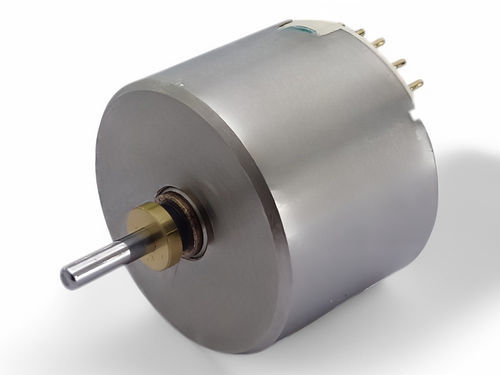

Bürstenloser Motor C17B-17

7,4 Vkompakt

Serienübersicht Die C17B-Serie von bürstenlosen Motoren der C.I. TAKIRON bietet einen festen Außendurchmesser von 17,4 mm und verschiedene Längen- und elektrische Varianten für kompakte Industrieanwendungen. Die Familie umfasst zahlreiche Untermodelle (Beispiele: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09, C17B-29, C17B-28, C17B-27, C17B-26, C17B-19, C17B-20, C17B-11, C17B-12, C17B-17, C17B-15, C17B-05, C17B-02) und deckt eine Bandbreite an Spannungen, Drehzahlen, Drehmomenten und Leistungen ab.

Wichtige Modelle und Leistungsbereiche

• Außendurchmesser: 17,4 mm (alle Modelle)
• Länge: 13,0–17,9 mm
• Betriebsspannung: 4,8–24 V
• Drehzahl (Leerlauf): ca. 11100–45450 r/min
• Drehmoment: ca. 2,51–48,72 mN･m
• Leistung: ca. 0,8–57,99 W

Produktdetails — C17B-23

• Modell: C17B-23
• Außendurchmesser: 17,4 mm
• Länge: 13,0 mm
• Typische Betriebsspannung (Produktliste): 4,8 V
• Anschlusswiderstand: 6,0 Ω
• Leerlaufdrehzahl: 11700 r/min
• Leerlaufstrom: 86 mA
• Anlaufstrom: 804 mA
• Drehmoment: 2,51 mN･m
• Wirkungsgrad: 45,3 %
• Leistung: 0,8 W

Galerie (Bildnamen)

• c17-130-01-01.jpg (Hauptbild)
• c17-130-01-02.jpg (Thumbnail)
• c17-130-01-03.jpg (Thumbnail)

Anpassbare Elemente (je Modell)

• Optionen variieren je nach Untermodell und umfassen Getriebekopf, Abtriebsstift, Kugellager, Erdungsanschluss usw.; konsultieren Sie das Datenblatt des jeweiligen Modells.

Hinweise

• Die Serienseite fasst die Modelltabelle, die einzelnen Produktspezifikationen und herunterladbare Materialien (Kataloge, Dokumentanforderung) zusammen.
• Für die vollständige Spezifikationstabelle und die Galerie des jeweiligen Untermodells siehe die Produktdetailseite.

Technische Daten

• Serienname: C17B (bürstenlose Motoren)
• Hersteller / Marke: C.I. TAKIRON Corporation
• Hauptreferenzmodell: C17B-23
• Wesentliche Daten C17B-23: Außendurchmesser 17,4 mm; Länge 13,0 mm; Spannung 4,8 V; Widerstand 6,0 Ω; Leerlaufdrehzahl 11700 r/min; Leerlaufstrom 86 mA; Anlaufstrom 804 mA; Drehmoment 2,51 mN･m; Wirkungsgrad 45,3 %; Leistung 0,8 W
• Weitere Untermodelle der C17B-Familie sind mit unterschiedlichen Längen, Spannungen, Widerständen, Drehzahlen, Strömen, Drehmomenten und Leistungen verfügbar (siehe Serientabelle für modellbezogene Werte).
