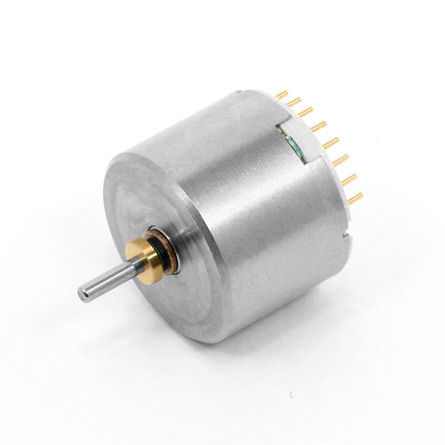

Bürstenloser Motor C17B-24

BLDC

Übersicht Bürstenloser Motor der Serie C17B von C.I. TAKIRON. Außendurchmesser der Serie: 17,4 mm. Typische Anwendungen sind kleine Elektrolüfter und Geräte wie z.B. mit Elektrolüfter ausgestattete Masken. Mehrere Untermodelle mit unterschiedlichen Längen, Spannungen und Leistungsmerkmalen verfügbar. Kostenlose Downloads von Skizzen und CAD-Daten verfügbar (auf der Produktseite ist die Verfügbarkeit von externen Zeichnungen und CAD-Daten angegeben). Produktserie - Wichtige Modellspezifikationen (pro Modell) C17B-23 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 6.0 Leerlaufdrehzahl [r/m]: 11,700 Leerlaufstrom [mA]: 86 Einschaltstrom [mA]: 804 Anfahrdrehmoment [mN･m]: 2,51 Maximaler Wirkungsgrad [%]: 45.3 Max. Leistung [W]: 0.8 C17B-22 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 1.0 Leerlaufdrehzahl [r/m]: 25.000 Leerlaufstrom [mA]: 217 Einschaltstrom [mA]: 4,848 Anfahrdrehmoment [mN･m]: 8,11 Maximaler Wirkungsgrad [%]: 62,2 Max. Leistung [W]: 5.3 C17B-07 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 1.8 Leerlaufdrehzahl [r/m]: 17,000 Strom ohne Last [mA]: 145 Einschaltstrom [mA]: 2.667 Anfahrdrehmoment [mN･m]: 6,43 Maximaler Wirkungsgrad [%]: 58.8 Max. Leistung [W]: 2,86 C17B-25 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 7.9 Leerlaufdrehzahl [r/m]: 11,100 Leerlaufstrom [mA]: 75 Einschaltstrom [mA]: 866 Anfahrdrehmoment [mN･m]: 4.23 Maximaler Wirkungsgrad [%]: 49.8 Max. Leistung [W]: 1.23 C17B-24 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 2,0 Leerlaufdrehzahl [r/m]: 17,100 Leerlaufstrom [mA]: 113 Einschaltstrom [mA]: 3,400 Anfahrdrehmoment [mN･m]: 12.1 Maximaler Wirkungsgrad [%]: 66,9 Max. Leistung [W]: 5.40 C17B-16 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 2,3 Leerlaufdrehzahl [r/m]: 27.200 Leerlaufstrom [mA]: 146 Einschaltstrom [mA]: 3,217 Anfahrdrehmoment [mN･m]: 7,62 Maximaler Wirkungsgrad [%]: 61,9 Max. Leistung [W]: 5.43 C17B-13 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 1.8 Leerlaufdrehzahl [r/m]: 24.250 Leerlaufstrom [mA]: 150 Einschaltstrom [mA]: 4,111 Anfahrdrehmoment [mN･m]: 11.12 Maximaler Wirkungsgrad [%]: 65,4 Max. Leistung [W]: 7,06 C17B-18 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 1.2 Leerlaufdrehzahl [r/m]: 27.200 Leerlaufstrom [mA]: 200 Einschaltstrom [mA]: 5,667 Anfahrdrehmoment [mN･m]: 12.59 Maximaler Wirkungsgrad [%]: 66,0 Max. Leistung [W]: 8,97 C17B-06 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.0 Anschlusswiderstand [Ω]: 2.1 Leerlaufdrehzahl [r/m]: 19,250 Leerlaufstrom [mA]: 110 Einschaltstrom [mA]: 2.857 Anfahrdrehmoment [mN･m]: 7,86 Maximaler Wirkungsgrad [%]: 64,6 Max. Leistung [W]: 3.96 C17B-09 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.0 Anschlusswiderstand [Ω]: 2.8 Leerlaufdrehzahl [r/m]: 18,250 Leerlaufstrom [mA]: 108 Einschaltstrom [mA]: 2.143 Anfahrdrehmoment [mN･m]: 6,07 Maximaler Wirkungsgrad [%]: 60,1 Max. Leistung [W]: 2,90 C17B-29 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 8.8 Leerlaufdrehzahl [r/m]: 12,800 Leerlaufstrom [mA]: 72 Einschaltstrom [mA]: 1,364 Anfahrdrehmoment [mN･m]: 10.95 Maximaler Wirkungsgrad [%]: 59.3 Max. Leistung [W]: 3.67 C17B-28 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 1.55 Leerlaufdrehzahl [r/m]: 31,000 Strom ohne Last [mA]: 168 Einschaltstrom [mA]: 7.742 Anfahrdrehmoment [mN･m]: 27,39 Maximaler Wirkungsgrad [%]: 72,7 Maximale Leistung [W]: 22,2 C17B-27 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 7.82 Leerlaufdrehzahl [r/m]: 12,300 Leerlaufstrom [mA]: 70 Einschaltstrom [mA]: 946 Anfahrdrehmoment [mN･m]: 4.66 Maximaler Wirkungsgrad [%]: 53.0 Max. Leistung [W]: 1.50 C17B-26 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 1.26 Leerlaufdrehzahl [r/m]: 31,800 Leerlaufstrom [mA]: 192 Einschaltstrom [mA]: 5,873 Anfahrdrehmoment [mN･m]: 12.21 Maximaler Wirkungsgrad [%]: 67,1 Max. Leistung [W]: 10.2 C17B-19 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 24.0 Anschlusswiderstand [Ω]: 2.4 Leerlaufdrehzahl [r/m]: 45,450 Leerlaufstrom [mA]: 150 Einschaltstrom [mA]: 9.959 Anfahrdrehmoment [mN･m]: 48.72 Maximaler Wirkungsgrad [%]: 77,0 Max. Leistung [W]: 57.99 C17B-20 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 1.0 Leerlaufdrehzahl [r/m]: 36,000 Strom ohne Last [mA]: 173 Einschaltstrom [mA]: 12,371 Anfahrdrehmoment [mN･m]: 38.29 Maximaler Wirkungsgrad [%]: 77,7 Maximale Leistung [W]: 36.10 Hinweise zu kundenspezifischen Optionen

• Gemeinsame anpassbare Optionen für viele C17B-Modelle: Getriebekopf, Führungsstift, Erdungsklemme.
• Bei einigen Modellen sind zusätzliche Optionen wie Kugellager (z. B. bestimmte Varianten), Spezifikation der Erdungsklemme und andere mechanische Optionen aufgeführt.

Zusätzliche Informationen Die Produktdetailseiten für jedes Untermodell enthalten Galeriebilder und herunterladbare Produktspezifikationstabellen (Skizzen und CAD angeboten). Kenndaten / technische Daten

• Serienbezeichnung: C17B
• Hersteller / Marke: C.I. TAKIRON
• Außendurchmesser: 17,4 mm (alle Modelle der Serie)
• Verfügbare Längen: Beispiele 13,0 mm, 15,6 mm, 17,9 mm, 24 mm (variiert je nach Modell)
• Angewandte Spannungen: Beispiele sind 4,8 V, 6,0 V, 6,8 V, 7.2-12 V, 24 V (variiert je nach Modell)
• Leistungskennzahlen je Modell: Leerlaufdrehzahl (r/min), Leerlaufstrom (mA), Anlaufstrom (mA), Anlaufdrehmoment (mN-m), maximaler Wirkungsgrad (%), maximale Leistung (W)
• Typische Anwendungen: kleinlüfter, tragbare Lüfter, mit Lüfter ausgestattete Masken, andere kompakte luftbewegende Geräte
• Verfügbare Downloads, auf die auf der Seite verwiesen wird: Umrisszeichnungen und CAD-Daten zum kostenlosen Download (Produktseiten)
