Bürstenloser Motor C17B-18
DCkompaktkleinformatig

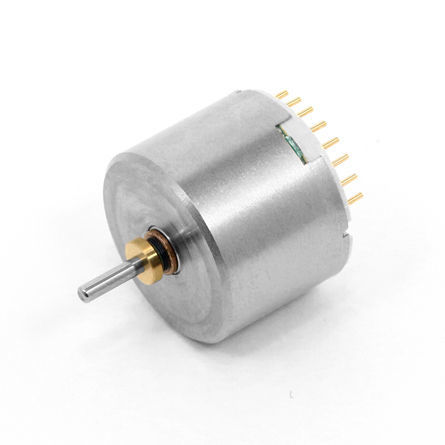

Bürstenloser Motor - C17B-18 - C.I. Takiron - DC / kompakt / kleinformatig
Bürstenloser Motor - C17B-18 - C.I. Takiron - DC / kompakt / kleinformatig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von C.I. Takiron

Eigenschaften

Typ
DC, bürstenlos
Konfiguration
kompakt, kleinformatig
Anwendung
für Ventilatoren
Leistung

8,97 W
(0,01 hp)

Intensität

200 mA, 5.667 mA

Drehmoment

0,01259 Nm
(0,009286 ft.lb)

Rotationsgeschwindigkeit

27.200 rpm
(170.902,6404 rad.min-1)

Durchmesser

17,4 mm
(0,69 in)

Beschreibung

Übersicht
Die C17B-Serie umfasst bürstenlose DC-Motoren mit einem Außendurchmesser von φ17,4 mm, verfügbar in mehreren Untermodellen (Beispiele: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09). Diese kompakten Motoren sind für kleine Lüfter und andere luftfördernde Geräte konzipiert (z. B. Masken mit integriertem Lüfter). Pro Modell werden elektrische und mechanische Daten zur Auswahl und Integration bereitgestellt.

Ausgewählte Modelle und Schlüsselwerte (Tabelle)
Modell | Außendurchmesser [mm] | Länge [mm] | Versorgungsspannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufmoment [mN･m] | Max. Wirkungsgrad [%] | Max. Leistung [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90

Hinweise zu Anpassungen und Optionen
  • Verfügbare Konfigurationen sind modellabhängig: Gear Head, Lead Pin, Erdungsanschluss; einige Modelle weisen optional Kugellager aus.
  • CAD-Dateien, externe Zeichnungen und Maßzeichnungen sind auf den Produktseiten zum Download angegeben, um Integration und Montage zu unterstützen.

Technische Daten
  • Serie: C17B (typischer Außendurchmesser: 17.4 mm)
  • Länge: variiert je nach Untermodell (Beispiele: 13.0 mm, 15.6 mm)
  • Versorgungsspannung: modellabhängig (z. B. 4.8 V, 6.0 V, 6.8 V, 7.4 V)
  • Anschlusswiderstand, Leerlaufdrehzahl/-strom, Anlaufstrom und Anlaufmoment: pro Modell angegeben zur Auslegung der Antriebs- und Schutzmaßnahmen
  • Maximaler Wirkungsgrad und Ausgangsleistung: modellabhängige Angaben zur Leistungsbewertung
  • Anpassungsmöglichkeiten: Gear Head, Lead Pin, Erdungsanschluss; optionales Kugellager bei einigen Modellen
  • Dokumentation: Produktbilder, Galerie und herunterladbare CAD-/Maßzeichnungen je Untermodell
