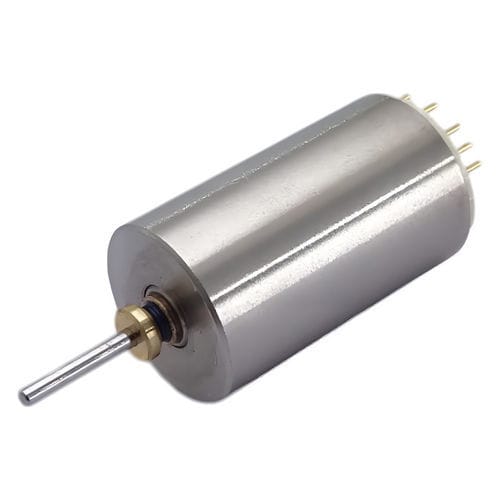

Bürstenloser Motor C10B-04

7,4 VkompaktMikro

Übersicht
Die C10B-Serie von C.I. TAKIRON ist eine Baureihe bürstenloser Mikromotoren mit einem Außendurchmesser von φ10,0 mm, entwickelt für kompakte Antriebsanwendungen wie Hobby-Servos und kleine Aktuatoren. Mehrere Untermodelle (C10B-01, C10B-02, C10B-04, C10B-05) bieten unterschiedliche Drehmoment-, Drehzahl- und elektrische Eigenschaften zur Anpassung an Anwendungsanforderungen. Umrisszeichnungen und CAD-Daten sind für jedes Modell zum Download verfügbar.

Serientabelle
Modellname | Außendurchmesser [mm] | Länge [mm] | Anliegende Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [rpm] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufmoment [mN·m] | Max. Wirkungsgrad [%] | Leistung [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Produktdetails (pro Modell)
C10B-02

• Außendurchmesser: 10.0 mm
• Länge: 16.9 mm
• Anliegende Spannung: 7.4 V
• Anschlusswiderstand: 4.8 Ω
• Leerlaufdrehzahl: 26,200 rpm
• Leerlaufstrom: 130 mA
• Anlaufstrom: 1,555 mA
• Anlaufmoment: 3.52 mN·m
• Max. Wirkungsgrad: 50.5 %
• Leistung: 2.42 W

C10B-05

• Außendurchmesser: 10.0 mm
• Länge: 16.9 mm
• Anliegende Spannung: 7.4 V
• Anschlusswiderstand: 12.8 Ω
• Leerlaufdrehzahl: 17,100 rpm
• Leerlaufstrom: 77 mA
• Anlaufstrom: 580 mA
• Anlaufmoment: 1.80 mN·m
• Max. Wirkungsgrad: 40.4 %
• Leistung: 0.81 W

C10B-04

• Außendurchmesser: 10.0 mm
• Länge: 16.9 mm
• Anliegende Spannung: 7.4 V
• Anschlusswiderstand: 8.3 Ω
• Leerlaufdrehzahl: 21,300 rpm
• Leerlaufstrom: 103 mA
• Anlaufstrom: 890 mA
• Anlaufmoment: 2.31 mN·m
• Max. Wirkungsgrad: 43.5 %
• Leistung: 1.29 W

C10B-01

• Außendurchmesser: 10.0 mm
• Länge: 16.9 mm
• Anliegende Spannung: 7.4 V
• Anschlusswiderstand: 5.6 Ω
• Leerlaufdrehzahl: 29,000 rpm
• Leerlaufstrom: 170 mA
• Anlaufstrom: 1,321 mA
• Anlaufmoment: 2.44 mN·m
• Max. Wirkungsgrad: 41.1 %
• Leistung: 1.86 W

Anpassbare Elemente

• Lead pin
• Potentialausgleichsanschluss

Zusätzliche Informationen
Umrisszeichnungen und CAD-Daten (kostenlos) stehen für jedes Modell zur Verfügung. Die Untermodelle sind für Hobby-Servos und ähnliche kleine Antriebsanwendungen ausgelegt; wählen Sie das Modell entsprechend den Anforderungen an Drehzahl, Drehmoment und elektrische Parameter aus.

Technische Daten

• Serienname: C10B
• Hersteller / Marke: C.I. TAKIRON Corporation
• Außendurchmesser (gemeinsam): 10.0 mm
• Typische Länge: 16.9 mm
• Nenn-Anliegende Spannung: 7.4 V
• Anschlusswiderstandsbereich (Beispiele): 4.8 Ω (C10B-02) bis 12.8 Ω (C10B-05)
• Leerlaufdrehzahlbereich: ~17,100 bis 29,000 rpm je nach Modell
• Leistungsbereich (Beispiele): ~0.81 W bis 2.42 W (pro Modell)
• Anpassbare Optionen: lead pin, Potentialausgleichsanschluss
