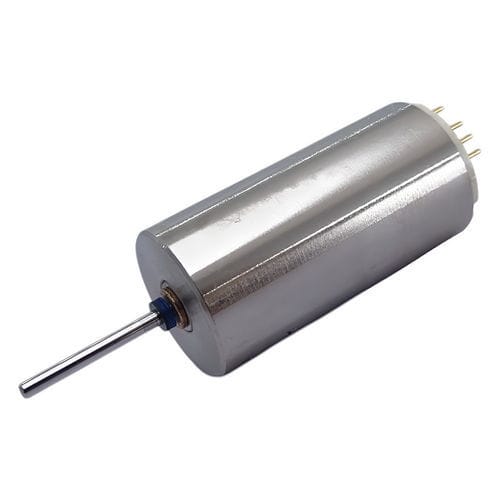

Bürstenloser Motor C10C-02

DC12 Vnach Maß

Übersicht Die C10C-Serie umfasst bürstenlose Motoren mit einem Außendurchmesser φ10,0 mm und einer typischen Achs-zu-Achs-Länge von 20,0 mm. Verschiedene Submodelle unterscheiden sich in Länge, Bordspannung, Anschlusswiderstand, Leerlaufdrehzahl/-strom, Anlaufstrom, maximalem Drehmoment, Wirkungsgrad und Ausgangsleistung. Die Produktseiten enthalten modellbezogene Spezifikationen und eine Bildergalerie.

Serientabelle
Modell | Außendurchmesser [mm] | Länge [mm] | Zugelegte Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Wirkungsgrad [%] | Leistung [W]
C10C-05 | 10,0 | 20,0 | 7,4 | - | 17.200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27.100 | 152 | 2.133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12 | 7,1 | 34.000 | 145 | 1.690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26.200 | 165 | 1.542 | 3,32 | 45,3 | 2,28

Anpassbare Elemente

• Lead pin
• Erdungsanschluss

Technische Daten

• Serienname: C10C (Außendurchmesser φ10,0 mm)
• Typische Achs-zu-Achs-Länge: 20,0 mm (variiert je nach Submodell)
• Zugelegte Spannung: Modelle verfügbar für 7,4 V und 12 V (siehe modellbezogene Werte)
• Anschlusswiderstand: pro Modell angegeben (bei einigen Modellen nicht spezifiziert)
• Leerlaufverhalten: Drehzahl und Strom im Leerlauf pro Modell (r/m und mA)
• Anlaufstrom: pro Modell angegeben (mA)
• Maximale Leistung: maximales Drehmoment (mN·m), Spitzenwirkungsgrad (%) und Ausgangsleistung (W) pro Modell
• Verfügbare Submodelle und wichtige Kennzahlen:
  • C10C-05 — Spannung 7,4 V; Leerlauf 17.200 r/m bei 89 mA; Anlaufstrom 754 mA; Max. Drehmoment 2,41 mN·m; Wirkungsgrad 43,1 %; Leistung 1,08 W
  • C10C-04 — Spannung 7,4 V; Anschlusswiderstand 3,5 Ω; Leerlauf 27.100 r/m bei 152 mA; Anlaufstrom 2.133 mA; Max. Drehmoment 4,80 mN·m; Wirkungsgrad 53,7 %; Leistung 3,40 W
  • C10C-02 — Spannung 12 V; Anschlusswiderstand 7,1 Ω; Leerlauf 34.000 r/m bei 145 mA; Anlaufstrom 1.690 mA; Max. Drehmoment 4,76 mN·m; Wirkungsgrad 50,0 %; Leistung 4,24 W
  • C10C-01 — Spannung 7,4 V; Anschlusswiderstand 4,8 Ω; Leerlauf 26.200 r/m bei 165 mA; Anlaufstrom 1.542 mA; Max. Drehmoment 3,32 mN·m; Wirkungsgrad 45,3 %; Leistung 2,28 W
• Galerie: jede Produktseite enthält eine Bildergalerie in voller Auflösung mit Thumbnails
• Dokumentation: Produktseiten verweisen auf Katalog- und Material-Downloads (PDFs über die Produktseite verfügbar)
