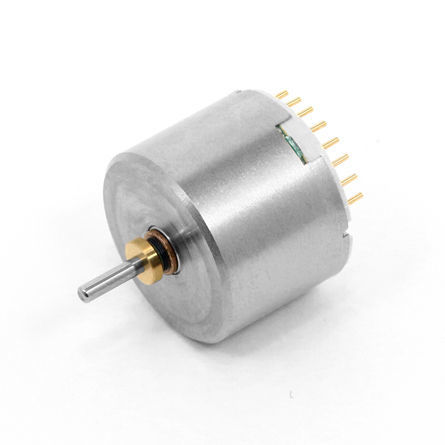

Bürstenloser Motor C17B-06

DCBLDC6 V

Übersicht
Die C17B-Serie von C.I. TAKIRON umfasst bürstenlose DC-Motoren mit kleinem Durchmesser (Außendurchmesser φ17.4 mm), die in mehreren Untermodellen angeboten werden und für unterschiedliche Spannungen, Längen und Leistungspunkte optimiert sind. Typische Anwendungen sind Mikrogebläse, kleine Elektrolüfter (z. B. masken mit Lüfter) und kompakte Geräte, die hohe Effizienz bei kleinem Bauraum erfordern.

Wichtige Modelle und Leistungsdaten

• Außendurchmesser: 17.4 mm; typische Längen: 13.0 mm, 15.6 mm, 17.9 mm (modellabhängig)
• Verfügbare Spannungen: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Leerlaufdrehzahlen: ca. 11,700 r/min bis 45,450 r/min je nach Modell
• Leistungsbereich: ca. 0.8 W (z. B. C17B-23) bis 57.99 W (C17B-19) je nach Modell
• Wirkungsgrad: bis zu ~77% (modellabhängig)
• Repräsentative Modelle: C17B-23 (4.8 V, 0.8 W), C17B-28 (12 V, 22.2 W), C17B-20 (12 V, 36.10 W), C17B-19 (24 V, 57.99 W)

Konfigurierbare Optionen (je Modell)

• Getriebe (verfügbar bei ausgewählten Modellen)
• Abgangspins / Leitungsausführungen
• Erdungsanschluss
• Kugellager (verfügbar bei ausgewählten Modellen)

Hinweise
Die angegebenen Daten für jedes Modell umfassen Außendurchmesser, Länge, angelegte Spannung, Anschlusswiderstand, Leerlaufdrehzahl und -strom, Anlaufstrom und -drehmoment, maximalen Wirkungsgrad und Ausgangsleistung. Modelle unterscheiden sich in angelegter Spannung und verfügbaren Optionen. Produktzeichnungen und CAD-Daten sind auf den Modell-Detailseiten verfügbar.

Technische Spezifikationen

• Serienname: C17B
• Außendurchmesser: 17.4 mm
• Typische Längen: 13.0 mm, 15.6 mm, 17.9 mm (modellabhängig)
• Verfügbare Spannungen: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Anschlusswiderstand: modellabhängig (Beispiele 1.0 Ω bis >8 Ω)
• Leerlaufdrehzahlen: von ~11,700 r/min bis >45,000 r/min je nach Modell
• Leistungsbereich: approx. 0.8 W bis >57 W je nach Modell
• Konfigurierbare Optionen: Getriebe, Abgangspins / Leitungsvarianten, Erdungsanschluss, Kugellager (ausgewählte Modelle)
• Typische Anwendungen: Mikrogebläse, kleine Lüfter und andere kompakte Geräte
