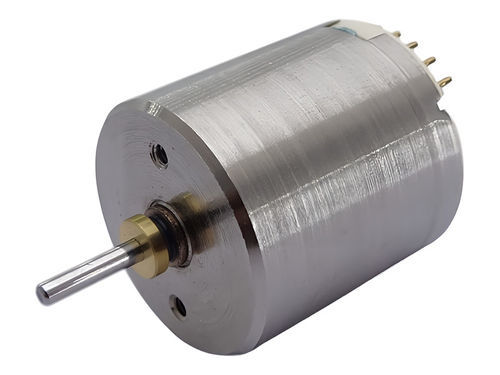

Bürstenloser Motor C17B-27

7,4 Vfür Mikromotor

Übersicht
Die Serie C17B von bürstenlosen Mikromotoren der C.I. TAKIRON Corporation verfügt über einen gemeinsamen Außendurchmesser von φ17.4 mm und umfasst zahlreiche Untermodelle mit Unterschieden in Länge, Nennspannung, Anschlusswiderstand, Leerlaufdrehzahl/-strom, Anlaufstrom/-drehmoment und maximaler Leistung. Einige Untermodelle (z. B. C17B-18) werden in kompakten Elektrolüftern eingesetzt, die in Wearables integriert sind. Mechanische Zeichnungen und CAD-Daten stehen in den Produktressourcen des Herstellers zum Download bereit.

Schlüsselmodelle — repräsentative Beispiele

• C17B-23 — Außendurchmesser 17.4 mm, Länge 13.0 mm, Nennspannung 4.8 V, Leerlaufdrehzahl 11,700 r/min, Max. Drehmoment 2.51 mN･m, Leistung 0.8 W
• C17B-22 — Außendurchmesser 17.4 mm, Länge 13.0 mm, Nennspannung 4.8 V, Leerlaufdrehzahl 25,000 r/min, Max. Drehmoment 8.11 mN･m, Leistung 5.3 W
• C17B-07 — Außendurchmesser 17.4 mm, Länge 13.0 mm, Nennspannung 4.8 V, Leerlaufdrehzahl 17,000 r/min, Max. Drehmoment 6.43 mN･m, Leistung 2.86 W
• C17B-18 — Außendurchmesser 17.4 mm, Länge 15.6 mm, Nennspannung 6.8 V, Leerlaufdrehzahl 27,200 r/min, Max. Drehmoment 12.59 mN･m, Leistung 8.97 W
• C17B-13 — Außendurchmesser 17.4 mm, Länge 15.6 mm, Nennspannung 7.4 V, Leerlaufdrehzahl 24,250 r/min, Max. Drehmoment 11.12 mN･m, Leistung 7.06 W
• C17B-24 — Außendurchmesser 17.4 mm, Länge 15.6 mm, Nennspannung 6.8 V, Leerlaufdrehzahl 17,100 r/min, Max. Drehmoment 12.1 mN･m, Leistung 5.40 W
• C17B-28 — Außendurchmesser 17.4 mm, Länge 17.9 mm, Nennspannung 12 V, Leerlaufdrehzahl 31,000 r/min, Max. Drehmoment 27.39 mN･m, Leistung 22.2 W
• C17B-19 — Außendurchmesser 17.4 mm, Länge 17.9 mm, Nennspannung 24 V, Leerlaufdrehzahl 45,450 r/min, Max. Drehmoment 48.72 mN･m, Leistung 57.99 W
• C17B-20 — Außendurchmesser 17.4 mm, Länge 17.9 mm, Nennspannung 12 V, Leerlaufdrehzahl 36,000 r/min, Max. Drehmoment 38.29 mN･m, Leistung 36.10 W

Anpassungen und Optionen

• Modellabhängige Optionen: Getriebekopf (gear head), Anschlussstift, Erdungsanschluss, Anschlusskabel, Kugellager.
• Bereitgestellte Dokumentation: mechanische Zeichnungen, Außenmaße und CAD-Daten (downloadbar vom Hersteller).

Technische Daten

• Serienname: C17B series
• Hersteller / Marke: C.I. TAKIRON Corporation
• Gemeinsamer Außendurchmesser: 17.4 mm
• Verfügbare Längen: typ. 13.0 mm, 15.6 mm, 17.9 mm, 24 mm (modellabhängig)
• Nennspannungen: z. B. 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Modellbezogene Daten: Anschlusswiderstand (Ω), Leerlaufdrehzahl (r/min) und Strom (mA), Anlaufstrom/-drehmoment, maximales Drehmoment (mN･m), Wirkungsgrad (%) und Leistung (W)
• Typische Anwendungen: kleine Elektrolüfter, Belüftungsgeräte für Wearables und andere kompakte Anwendungen, die bürstenlose Mikromotoren erfordern
• Anpassbare Optionen: gear head, lead pin, lead wire, grounding terminal, ball bearing (modellabhängig)
