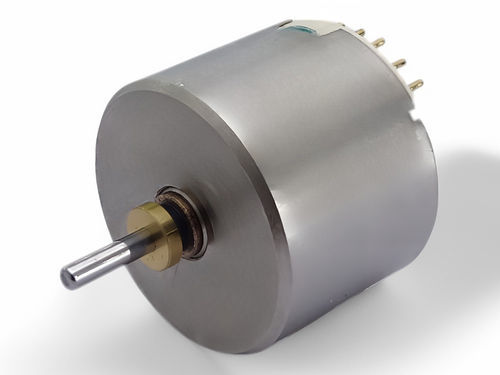

Bürstenloser Motor C17B-19

24 Vkleinformatigfür Ventilatoren

Übersicht Die bürstenlosen Motoren der Serie C17B von C.I. TAKIRON sind eine Familie von bürstenlosen Mikromotoren mit einem Außendurchmesser von φ17,4 mm, die in verschiedenen Längen, Spannungen und Leistungspunkten angeboten werden. Typische Anwendungen sind kompakte Lüfter und kleine motorisierte Geräte (z. B. Masken mit elektrischen Lüftern). Die Serie umfasst mehrere Untermodelle, die für unterschiedliche Spannungen, Drehzahlen, Drehmomente und Wirkungsgrade optimiert sind. Tabelle der Produktserie (ausgewählte Modelle und Hauptmerkmale) Modell | Außendurchmesser [mm] | Länge [mm] | Angewandte Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Maximales Drehmoment [mN-m] | Wirkungsgrad [%] | Leistung [W] C17B-23 | 17,4 | 13,0 | 4,8 | 6,0 | 11.700 | 86 | 804 | 2,51 | 45,3 | 0,8 C17B-22 | 17,4 | 13,0 | 4,8 | 1,0 | 25.000 | 217 | 4.848 | 8,11 | 62,2 | 5,3 C17B-07 | 17,4 | 13,0 | 4,8 | 1,8 | 17.000 | 145 | 2.667 | 6,43 | 58,8 | 2,86 C17B-25 | 17,4 | 15,6 | 6,8 | 7,9 | 11.100 | 75 | 866 | 4,23 | 49,8 | 1,23 C17B-24 | 17,4 | 15,6 | 6,8 | 2,0 | 17.100 | 113 | 3.400 | 12,10 | 66,9 | 5,40 C17B-16 | 17,4 | 15,6 | 7,4 | 2,3 | 27.200 | 146 | 3.217 | 7,62 | 61,9 | 5,43 C17B-13 | 17,4 | 15,6 | 7,4 | 1,8 | 24.250 | 150 | 4.111 | 11,12 | 65,4 | 7,06 C17B-18 | 17,4 | 15,6 | 6,8 | 1,2 | 27.200 | 200 | 5.667 | 12,59 | 66,0 | 8,97 C17B-06 | 17,4 | 15,6 | 6,0 | 2,1 | 19.250 | 110 | 2.857 | 7,86 | 64,6 | 3,96 C17B-09 | 17,4 | 15,6 | 6,0 | 2,8 | 18.250 | 108 | 2.143 | 6,07 | 60,1 | 2,90 C17B-29 | 17,4 | 17,9 | 12 | 8,8 | 12.800 | 72 | 1.364 | 10,95 | 59,3 | 3,67 C17B-28 | 17,4 | 17,9 | 12 | 1,55 | 31.000 | 168 | 7.742 | 27,39 | 72,7 | 22,20 C17B-27 | 17,4 | 17,9 | 7,4 | 7,82 | 12.300 | 70 | 946 | 4,66 | 53,0 | 1,50 C17B-26 | 17,4 | 17,9 | 7,4 | 1,26 | 31.800 | 192 | 5.873 | 12,21 | 67,1 | 10,20 C17B-19 | 17,4 | 17,9 | 24 | 2,4 | 45.450 | 150 | 9.959 | 48,72 | 77,0 | 57,99 C17B-20 | 17,4 | 17,9 | 12 | 1,0 | 36.000 | 173 | 12.371 | 38,29 | 77,7 | 36,10 C17B-11 | 17,4 | 17,9 | 12 | 3,9 | 18.100 | 137 | 3.117 | 18,04 | 62,5 | 8,55 C17B-12 | 17,4 | 17,9 | 12 | 7,2 | 16.300 | 140 | 1.676 | 9,90 | 50,5 | 4,22 C17B-05 | 17,4 | 17,9 | 7,2 | 2,5 | 19.000 | 130 | 2.880 | 9,50 | 62,0 | 4,73 C17B-02 | 17,4 | 17,9 | 4,8 | 1,8 | 18.000 | 170 | 2.667 | 5,95 | 55,9 | 2,81 Anpassbare Artikel (Serien)

• Gemeinsame anpassbare Optionen: Getriebekopf, Führungsstift, Erdungsklemme, Führungsdraht.
• Einige Modelle sind mit Kugellager und anderen Optionen erhältlich (siehe individuelle Modelldaten).

Hinweise

• Außendurchmesser (nominal): 17.4 mm bei der C17B-Serie.
• Die Modelle unterscheiden sich in Länge, angelegter Spannung und Leistung (Drehzahl, Drehmoment, Wirkungsgrad, Leistung).
• Keine Preise, EAN oder herunterladbare PDF-Dokumente auf der Produktseite selbst.

Caractéristiques / spécifications techniques

• Serienname: Serie C17B
• Nenn-Außendurchmesser: 17,4 mm
• Längen: typische Werte sind 13,0 mm, 15,6 mm, 17,9 mm (variiert je nach Untermodell)
• Angewandte Spannungen: Beispiele sind 4.8 V, 6,0 V, 6,8 V, 7,2 V, 7,4 V, 12 V, 24 V
• Anschlusswiderstand: modellabhängig (Beispiele in Reihe: 1,0 Ω, 1,2 Ω, 1,8 Ω, 2,0 Ω, 2,1 Ω, 2,3 Ω, bis zu ~8.8 Ω)
• Leerlaufdrehzahlen: von ~11.000 U/m bis ~45.000 U/m je nach Modell
• Leerlaufströme: im Bereich von zehn bis hunderten von mA (Beispiele: 72 mA bis 220 mA)
• Anlaufströme: modellabhängig, können bei Hochgeschwindigkeits-/Hochdrehmoment-Varianten Tausende von mA erreichen
• Maximal-Drehmoment: reicht von etwa 1.5 mN-m bis zu >48 mN-m für Hochspannungsversionen
• Wirkungsgrad: breiter Bereich je nach Betriebspunkt (Beispiele zeigen 32%-77%)
• Ausgangsleistung: Beispiele reichen von ~0,8 W bis zu >50 W für Hochspannungs-/Hochdrehmomentmodelle
