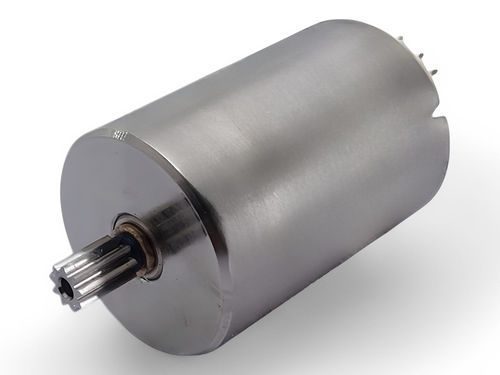

Bürstenloser Motor C12B-09

12 V

Übersicht Die C12B-Serie sind bürstenlose Motoren mit einem Außendurchmesser von φ12 mm. Die Seite bietet einen Überblick über die Spezifikationen der C12B-Serie, einschließlich der Modellvarianten, deren Drehzahl, Drehmoment, angelegte Spannung, Strom, Wirkungsgrad und Ausgangsleistung. Verschiedene Untermodelle (C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11, etc.) sind mit ihren elektrischen und mechanischen Nenneigenschaften aufgeführt. Anpassbare Elemente: Führungsstift, Erdungsklemme; einige Varianten bieten optional einen Getriebekopf. Produktserientabelle (ausgewählte Modelle) Modellname | Außendurchmesser [mm] | Länge [mm] | Angewandte Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufdrehmoment [mN･m] | Wirkungsgrad [%] | Leistung [W] C12B-08 | 12 | 13,5 | 12 | 25,9 | 23.200 | 85 | 463 | 1,53 | 32,7 | 0,93 C12B-07 | 12 | 13,5 | 12 | 22,0 | 26.100 | 90 | 545 | 1,67 | 35,3 | 1,14 C12B-06 | 12 | 13,5 | 12 | 14,5 | 29.900 | 170 | 828 | 2,00 | 29,9 | 1,57 C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26.200 | 130 | 1.555 | 3,52 | 50,5 | 2,42 C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23.000 | 130 | 1.233 | 1,84 | 45,6 | 1,11 C12B-11 | 12 | 17,5 | 12 | 24,7 | 14.700 | 77 | 486 | 2,68 | 36,2 | 1,03 C12B-10 | 12 | 17,5 | 12 | 11,2 | 20.400 | 97 | 1.071 | 4,98 | 48,9 | 2,66 C12B-09 | 12 | 17,5 | 12 | 5,6 | 30.000 | 140 | 2.139 | 7,14 | 55,4 | 5,61 C12B-04 | 12 | 17,5 | 12 | 5,6 | 30.500 | 125 | 2.143 | 7,14 | 57,5 | 5,70 C12B-03 | 12 | 17,5 | 12 | 8,0 | 28.000 | 190 | 2.857 | 6,79 | 55,1 | 4,98 Produktdetails (nach Modellblöcken auf der Seite) C12B-08

• Außendurchmesser: 12 mm
• Länge: 13,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 25,9 Ω
• Leerlaufdrehzahl: 23.200 r/m
• Leerlaufstrom: 85 mA
• Anlaufstrom: 463 mA
• Anlaufdrehmoment: 1,53 mN･m
• Wirkungsgrad: 32,7 %
• Leistung: 0.93 W

C12B-07

• Außendurchmesser: 12 mm
• Länge: 13,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 22,0 Ω
• Leerlaufdrehzahl: 26.100 r/m
• Leerlaufstrom: 90 mA
• Anlaufstrom: 545 mA
• Anlaufdrehmoment: 1,67 mN･m
• Wirkungsgrad: 35,3 %
• Leistung: 1.14 W

C12B-06

• Außendurchmesser: 12 mm
• Länge: 13,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 14,5 Ω
• Leerlaufdrehzahl: 29.900 r/m
• Leerlaufstrom: 170 mA
• Einschaltstrom: 828 mA
• Einschaltdrehmoment: 2,00 mN･m
• Wirkungsgrad: 29,9 %
• Leistung: 1.57 W

C12B-02

• Außendurchmesser: 12 mm
• Länge: 13,5 mm
• Anliegende Spannung (nominal): 7.4 V
• Klemmenwiderstand: 4.8 Ω
• Leerlaufdrehzahl: 26.200 r/m
• Leerlaufstrom: 130 mA
• Einschaltstrom: 1.555 mA
• Einschaltdrehmoment: 3.52 mN･m
• Wirkungsgrad: 50,5 %
• Leistung: 2.42 W

C12B-01

• Außendurchmesser: 12 mm
• Länge: 13,5 mm
• Anliegende Spannung (nominal): 4.5 V
• Klemmenwiderstand: 3.7 Ω
• Leerlaufdrehzahl: 23.000 r/m
• Leerlaufstrom: 130 mA
• Einschaltstrom: 1.233 mA
• Einschaltdrehmoment: 1,84 mN･m
• Wirkungsgrad: 45,6 %
• Leistung: 1.11 W

C12B-11

• Außendurchmesser: 12 mm
• Länge: 17,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 24,7 Ω
• Leerlaufdrehzahl: 14.700 r/m
• Leerlaufstrom: 77 mA
• Anlaufstrom: 486 mA
• Anlaufdrehmoment: 2,68 mN･m
• Wirkungsgrad: 36,2 %
• Leistung: 1.03 W

C12B-10

• Außendurchmesser: 12 mm
• Länge: 17,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 11,2 Ω
• Leerlaufdrehzahl: 20.400 r/m
• Leerlaufstrom: 97 mA
• Einschaltstrom: 1.071 mA
• Einschaltdrehmoment: 4.98 mN･m
• Wirkungsgrad: 48,9 %
• Leistung: 2.66 W

C12B-09

• Außendurchmesser: 12 mm
• Länge: 17,5 mm
• Anliegende Spannung (nominal): 12 V
• Klemmenwiderstand: 5.6 Ω
• Leerlaufdrehzahl: 30.000 r/m
• Leerlaufstrom: 140 mA
• Anlaufstrom: 2.139 mA
• Anlaufmoment: 7,14 mN･m
• Wirkungsgrad: 55,4 %
• Leistung: 5.61 W

C12B-04

• Außendurchmesser: 12 mm
• Länge: 17,5 mm
• Anliegende Spannung (nominal): 12 V
• Klemmenwiderstand: 5.6 Ω
• Leerlaufdrehzahl: 30.500 r/m
• Leerlaufstrom: 125 mA
• Anlaufstrom: 2.143 mA
• Anlaufdrehmoment: 7,14 mN･m
• Wirkungsgrad: 57,5 %
• Leistung: 5.70 W

C12B-03

• Außendurchmesser: 12 mm
• Länge: 17,5 mm
• Anliegende Spannung (nominal): 12 V
• Anschlusswiderstand: 8,0 Ω
• Leerlaufdrehzahl: 28.000 r/m
• Leerlaufstrom: 190 mA
• Einschaltstrom: 2.857 mA
• Einschaltdrehmoment: 6,79 mN･m
• Wirkungsgrad: 55,1 %
• Leistung: 4.98 W

Anpassbare Elemente (Serie)

• Leitungsstift
• Erdungsklemme
• Getriebekopf (verfügbar für einige Untermodelle)

Karakteristika / technische Daten

• Serienbezeichnung: C12B
• Außendurchmesser: φ12 mm
• Modellvarianten sind (nicht abschließend): C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11
• Längenbereich (Beispiele): 13.5 mm, 17,5 mm
• Anliegende Spannung (Beispiele): 4.5 V, 7,4 V, 12 V (variiert je nach Untermodell)
• Anschlusswiderstand: Beispiele von ~3,7 Ω bis ~25,9 Ω je nach Modell
• Leerlaufdrehzahlen: Beispiele von ~14.700 r/m bis ~30.500 r/m
• Anlaufdrehmoment: Beispiele von ~1.53 mN･m bis zu ~7,14 mN･m
• Wirkungsgrad: Beispiele von ~29,9 % bis zu ~57,5 %
• Ausgangsleistung: Beispiele: ~0,93 W bis ~5,70 W
• Anpassbare Optionen: Anschlussstift, Erdungsanschluss; ausgewählte Modelle unterstützen optional Getriebeköpfe
