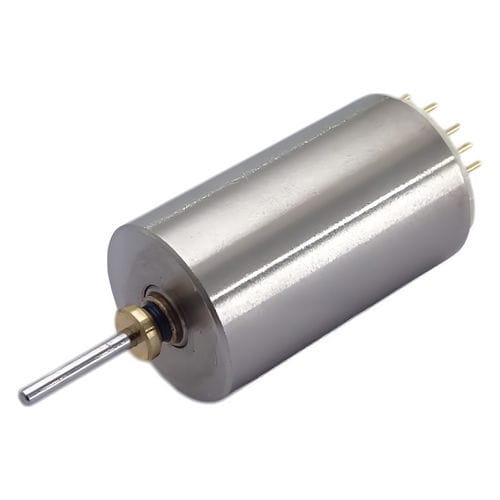

Bürstenloser Motor C10B-05

7,4 Vfür Robotik

Übersicht
Bürstenloser Motor der Serie C10B (Außendurchmesser φ10,0 mm). Beinhaltet die Untermodelle C10B-01, C10B-02, C10B-04 und C10B-05. Typische Anwendungen: Hobby- und Servo-Einsatz (z. B. RC-Servos). Externe Zeichnungen und CAD-Daten werden als Konstruktionsreferenz bereitgestellt. Katalog- und Materialdownloads sind auf den Produktseiten verfügbar.

Produktserie - Wichtige Spezifikationen
Modell | Außendurchmesser [mm] | Länge [mm] | Angelegte Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufmoment [mN･m] | Max. Wirkungsgrad [%] | Max. Leistung [W]
C10B-02 | 10,0 | 16,9 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C10B-05 | 10,0 | 16,9 | 7,4 | 12,8 | 17,100 | 77 | 580 | 1,80 | 40,4 | 0,81
C10B-04 | 10,0 | 16,9 | 7,4 | 8,3 | 21,300 | 103 | 890 | 2,31 | 43,5 | 1,29
C10B-01 | 10,0 | 16,9 | 7,4 | 5,6 | 29,000 | 170 | 1,321 | 2,44 | 41,1 | 1,86

C10B-02 Produktdetails
Modell: C10B-02
Kerndaten (Tabelle):
Modellname: C10B-02
Außendurchmesser [mm]: 10,0
Länge [mm]: 16,9
Angelegte Spannung [V]: 7,4
Anschlusswiderstand [Ω]: -
Leerlaufdrehzahl [r/m]: 26,200
Leerlaufstrom [mA]: 130
Anlaufstrom [mA]: 1,555
Anlaufmoment [mN･m]: 3,52
Wirkungsgrad [%]: 50,5
Leistung [W]: 2,42

Anpassbare Elemente (C10B-02)

• Anschlussstift
• Erdungsanschluss

C10B-05 Produktdetails
Modell: C10B-05
Kerndaten (Tabelle):
Modellname: C10B-05
Außendurchmesser [mm]: 10,0
Länge [mm]: 16,9
Angelegte Spannung [V]: 7,4
Anschlusswiderstand [Ω]: 12,8
Leerlaufdrehzahl [r/m]: 17,100
Leerlaufstrom [mA]: 77
Anlaufstrom [mA]: 580
Anlaufmoment [mN･m]: 1,80
Wirkungsgrad [%]: 40,4
Leistung [W]: 0,81

Anpassbare Elemente (C10B-05)

• Anschlussstift
• Erdungsanschluss

C10B-04 Produktdetails
Modell: C10B-04
Kerndaten (Tabelle):
Modellname: C10B-04
Außendurchmesser [mm]: 10,0
Länge [mm]: 16,9
Angelegte Spannung [V]: 7,4
Anschlusswiderstand [Ω]: 8,3
Leerlaufdrehzahl [r/m]: 21,300
Leerlaufstrom [mA]: 103
Anlaufstrom [mA]: 890
Anlaufmoment [mN･m]: 2,31
Wirkungsgrad [%]: 43,5
Leistung [W]: 1,29

Anpassbare Elemente (C10B-04)

• Anschlussstift
• Erdungsanschluss

C10B-01 Produktdetails
Modell: C10B-01
Kerndaten (Tabelle):
Modellname: C10B-01
Außendurchmesser [mm]: 10,0
Länge [mm]: 16,9
Angelegte Spannung [V]: 7,4
Anschlusswiderstand [Ω]: 5,6
Leerlaufdrehzahl [r/m]: 29,000
Leerlaufstrom [mA]: 170
Anlaufstrom [mA]: 1,321
Anlaufmoment [mN･m]: 2,44
Wirkungsgrad [%]: 41,1
Leistung [W]: 1,86

Anpassbare Elemente (C10B-01)

• Anschlussstift
• Erdungsanschluss

Hinweise

• Serien-Außendurchmesser: 10,0 mm
• Standardlänge der C10B-Modelle: 16,9 mm
• Typische angelegte Spannung in den Tabellen: 7,4 V
• Häufige anpassbare Elemente: Anschlussstift und Erdungsanschluss
• Produktseiten enthalten herunterladbare Kataloge, Materialdaten und CAD/Zeichnungen zur Konstruktionsunterstützung

Technische Spezifikationen

• Serienname: C10B
• Hersteller / Marke: C.I. TAKIRON Corporation.
• Außendurchmesser: 10,0 mm (Serie)
• Nennlänge: 16,9 mm (typisch)
• Typische angelegte Spannung: 7,4 V
• Verfügbare Untermodelle: C10B-01, C10B-02, C10B-04, C10B-05
• Modellspezifische Parameter: Drehzahl, Strom (Leerlauf/Anlauf), Anlaufmoment, Wirkungsgrad, Leistung (siehe Serien-Tabelle)
• Anpassbare Optionen: Anschlussstift, Erdungsanschluss
• Verfügbare Ressourcen: Externe Zeichnungen und CAD-Daten zum Herunterladen (Produktseiten)
