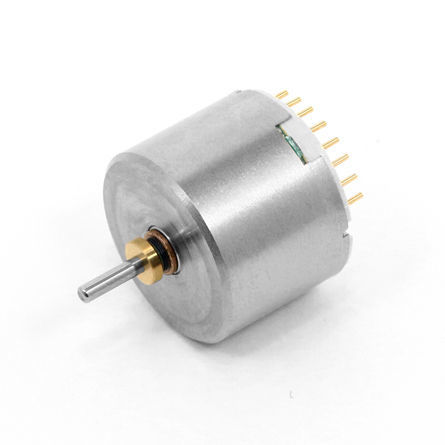

Bürstenloser Motor C17B-13

DCBLDC7,4 V

Übersicht Die C17B-Serie der bürstenlosen Motoren von C.I. TAKIRON (Außendurchmesser φ17,4 mm) - eine Produktfamilie kleiner bürstenloser Gleichstrommotoren für Anwendungen wie Mikrogebläse und kleine Lüfter. Die Serie umfasst mehrere Untermodelle (z.B. C17B-23, C17B-22, C17B-07, etc.) mit unterschiedlichen Längen, Nennspannungen und Leistungen (Leerlaufdrehzahl, Ströme, Anlaufstrom, Anlaufdrehmoment, Wirkungsgrad und Leistung). Verfügbare Modelle und elektrische/mechanische Spezifikationen (pro Modell) C17B-23 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 6.0 Keine Last - Drehzahl [r/m]: 11.700 - Strom [mA]: 86 Anlauf - Strom [mA]: 804 - Drehmoment [mN-m]: 2,51 Wirkungsgrad [%]: 45.3 Leistung [W]: 0.8 C17B-22 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 1.0 Keine Last - Drehzahl [r/m]: 25.000 - Strom [mA]: 217 Anfahren - Strom [mA]: 4.848 - Drehmoment [mN-m]: 8,11 Wirkungsgrad [%]: 62,2 Leistung [W]: 5.3 C17B-07 Außendurchmesser [mm]: 17.4 Länge [mm]: 13.0 Angewandte Spannung [V]: 4.8 Anschlusswiderstand [Ω]: 1.8 Keine Last - Drehgeschwindigkeit [r/m]: 17.000 - Strom [mA]: 145 Anlauf - Strom [mA]: 2.667 - Drehmoment [mN-m]: 6,43 Wirkungsgrad [%]: 58.8 Leistung [W]: 2,86 C17B-25 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 7.9 Leerlauf - Drehzahl [r/m]: 11.100 - Strom [mA]: 75 Anfahren - Strom [mA]: 866 - Drehmoment [mN-m]: 4.23 Wirkungsgrad [%]: 49.8 Leistung [W]: 1.23 C17B-24 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 2.0 Keine Last - Drehzahl [r/m]: 17.100 - Strom [mA]: 113 Anfahren - Strom [mA]: 3.400 - Drehmoment [mN-m]: 12.1 Wirkungsgrad [%]: 66,9 Leistung [W]: 5.40 C17B-16 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 2,3 Keine Last - Drehzahl [r/m]: 27.200 - Strom [mA]: 146 Anfahren - Strom [mA]: 3.217 - Drehmoment [mN-m]: 7,62 Wirkungsgrad [%]: 61,9 Leistung [W]: 5.43 C17B-13 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 1.8 Keine Last - Drehzahl [r/m]: 24.250 - Strom [mA]: 150 Anfahren - Strom [mA]: 4.111 - Drehmoment [mN-m]: 11.12 Wirkungsgrad [%]: 65,4 Leistung [W]: 7,06 C17B-18 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.8 Anschlusswiderstand [Ω]: 1.2 Leerlauf - Drehzahl [r/m]: 27.200 - Strom [mA]: 200 Anfahren - Strom [mA]: 5.667 - Drehmoment [mN-m]: 12.59 Wirkungsgrad [%]: 66,0 Leistung [W]: 8,97 C17B-06 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.0 Anschlusswiderstand [Ω]: 2.1 Keine Last - Drehzahl [r/m]: 19.250 - Strom [mA]: 110 Anlauf - Strom [mA]: 2.857 - Drehmoment [mN-m]: 7,86 Wirkungsgrad [%]: 64,6 Leistung [W]: 3.96 C17B-09 Außendurchmesser [mm]: 17.4 Länge [mm]: 15.6 Angewandte Spannung [V]: 6.0 Anschlusswiderstand [Ω]: 2.8 Keine Last - Drehzahl [r/m]: 18.250 - Strom [mA]: 108 Anlauf - Strom [mA]: 2.143 - Drehmoment [mN-m]: 6,07 Wirkungsgrad [%]: 60,1 Leistung [W]: 2,90 C17B-29 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 8.8 Keine Last - Drehzahl [r/m]: 12.800 - Strom [mA]: 72 Anfahren - Strom [mA]: 1.364 - Drehmoment [mN-m]: 10.95 Wirkungsgrad [%]: 59.3 Leistung [W]: 3.67 C17B-28 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 1.55 Keine Last - Drehgeschwindigkeit [r/m]: 31.000 - Strom [mA]: 168 Anlauf - Strom [mA]: 7.742 - Drehmoment [mN-m]: 27,39 Wirkungsgrad [%]: 72,7 Leistung [W]: 22,2 C17B-27 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 7.82 Leerlauf - Drehzahl [r/m]: 12.300 - Strom [mA]: 70 Anfahren - Strom [mA]: 946 - Drehmoment [mN-m]: 4.66 Wirkungsgrad [%]: 53.0 Leistung [W]: 1.50 C17B-26 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 7.4 Anschlusswiderstand [Ω]: 1.26 Keine Last - Drehzahl [r/m]: 31.800 - Strom [mA]: 192 Anfahren - Strom [mA]: 5.873 - Drehmoment [mN-m]: 12.21 Wirkungsgrad [%]: 67,1 Leistung [W]: 10.2 C17B-20 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 12.0 Anschlusswiderstand [Ω]: 1.0 Keine Last - Drehgeschwindigkeit [r/m]: 36.000 - Strom [mA]: 173 Anfahren - Strom [mA]: 12.371 - Drehmoment [mN-m]: 38.29 Wirkungsgrad [%]: 77,7 Leistung [W]: 36.10 C17B-19 Außendurchmesser [mm]: 17.4 Länge [mm]: 17.9 Angewandte Spannung [V]: 24.0 Anschlusswiderstand [Ω]: 2.4 Keine Last - Drehzahl [r/m]: 45.450 - Strom [mA]: 150 Anfahren - Strom [mA]: 9.959 - Drehmoment [mN-m]: 48.72 Wirkungsgrad [%]: 77,0 Leistung [W]: 57.99 Galeriehinweise Jedes Modell verfügt über eine Bildergalerie (Beispiele: Hauptproduktfotos und Miniaturansichten sind für jedes Modell in der Produktliste enthalten). Anpassbare / optionale Artikel (Hinweise für jedes Modell)

• Viele C17B-Modelle führen anpassbare Artikel auf, wie z. B.: Getriebekopf, Führungsstift, Erdungsklemme, Kugellager (bei einigen Modellen), Zuleitungsdraht (bei einigen größeren Modellen).
• Nicht alle Modelle bieten die gleichen kundenspezifischen Optionen; kundenspezifische Kennzeichnungen sind auf jedem Modellblatt angegeben.

Typische Anwendungen Kleine Lüfter, Mikrogebläse, tragbare Geräte, die kompakte bürstenlose Motoren benötigen (Beispiele für bestimmte Untermodelle sind Anwendungen wie in Wearables integrierte Lüfter oder kleine Maskenlüfter). Karakteristika / technische Daten

• Außendurchmesser der Serie: φ17,4 mm (nominal für die Serie C17B).
• Verfügbare Längen: Beispiele sind 13,0 mm, 15,6 mm, 17,9 mm je nach Untermodell.
• Angewandter Spannungsbereich zwischen den Modellen: Beispiele umfassen 3 V-24 V Designs (spezifische Modelle mit 4,8 V, 6,0 V, 6,8 V, 7,4 V, 12 V, 24 V je nach Untermodell).
• Anschlusswiderstand: variiert je nach Modell (Beispiele: 0,8-9 Ω Bereich für alle Modelle).
• Leerlaufdrehzahl, Leerlaufstrom, Anlaufstrom, Anlaufdrehmoment, Wirkungsgrad und Ausgangsleistung: je nach Untermodell (genaue Werte finden Sie in den einzelnen Modellblöcken oben).
• Anpassbare Optionen: Getriebe, Führungsstift, Erdungsklemme, Zuleitungsdraht, Kugellager bei ausgewählten Modellen.
• Datenblätter/CAD- und Außenabmessungszeichnungen werden je Modell auf den Produktseiten zur Verfügung gestellt (Downloads mit Verweis auf die Website). Hier sind keine Angaben zur Kontaktaufnahme oder Lieferantenkommunikation enthalten.
