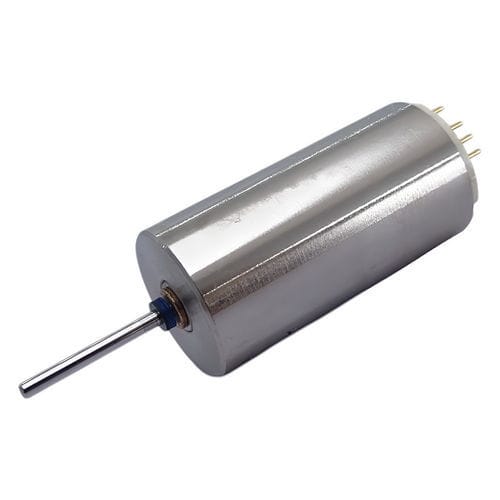

Bürstenloser Motor C10C-01

7,4 Vnach Maß

Übersicht
Die Serie C10C ist eine Familie bürstenloser Motoren mit einem Außendurchmesser von 10,0 mm. Die Serienseite liefert detaillierte Spezifikationen für jedes Untermodell, einschließlich Außendurchmesser, Länge, angelegte Spannung, Anschlusswiderstand, Leerlaufdrehzahl, Ströme, Anlaufverhalten, Drehmoment, Wirkungsgrad und Leistung. Maßzeichnungen und CAD-Daten stehen auf der Produktseite zum Download bereit. Anpassbare Optionen sind je Modell aufgeführt.

Modelle und Spezifikationen (Tabelle)
Spalten: Modell | Außendurchmesser [mm] | Länge [mm] | Angelegte Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufdrehmoment [mN·m] | Max. Wirkungsgrad [%] | Max. Leistung [W]
C10C-05 | 10,0 | 20,0 | 7,4 | 9,8 | 17.200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27.100 | 152 | 2.133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12,0 | 7,1 | 34.000 | 145 | 1.690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26.200 | 165 | 1.542 | 3,32 | 45,3 | 2,28

Anpassbare Elemente

• Anschlussstift
• Erdungsanschluss

Technische Merkmale / Spezifikationen

• Außendurchmesser (typisch): 10,0 mm
• Länge (typisch): 20,0 mm
• Verfügbare Untermodelle und wichtige Spezifikationen:
  • C10C-05 — Angelegte Spannung: 7,4 V; Anschlusswiderstand: 9,8 Ω; Leerlaufdrehzahl: 17.200 r/min; Leerlaufstrom: 89 mA; Anlaufstrom: 754 mA; Anlaufdrehmoment: 2,41 mN·m; Max. Wirkungsgrad: 43,1 %; Max. Leistung: 1,08 W.
  • C10C-04 — Angelegte Spannung: 7,4 V; Anschlusswiderstand: 3,5 Ω; Leerlaufdrehzahl: 27.100 r/min; Leerlaufstrom: 152 mA; Anlaufstrom: 2.133 mA; Anlaufdrehmoment: 4,80 mN·m; Max. Wirkungsgrad: 53,7 %; Max. Leistung: 3,40 W.
  • C10C-02 — Angelegte Spannung: 12,0 V; Anschlusswiderstand: 7,1 Ω; Leerlaufdrehzahl: 34.000 r/min; Leerlaufstrom: 145 mA; Anlaufstrom: 1.690 mA; Anlaufdrehmoment: 4,76 mN·m; Max. Wirkungsgrad: 50,0 %; Max. Leistung: 4,24 W.
  • C10C-01 — Angelegte Spannung: 7,4 V; Anschlusswiderstand: 4,8 Ω; Leerlaufdrehzahl: 26.200 r/min; Leerlaufstrom: 165 mA; Anlaufstrom: 1.542 mA; Anlaufdrehmoment: 3,32 mN·m; Max. Wirkungsgrad: 45,3 %; Max. Leistung: 2,28 W.
• Gängige anpassbare Optionen: Anschlussstift, Erdungsanschluss.
• Daten, die pro Modell bereitgestellt werden: mechanische Abmessungen, elektrische Eigenschaften (angelegte Spannung, Anschlusswiderstand, Leerlauf- und Anlaufströme), Drehzahlen, Drehmoment, Wirkungsgrad und Leistung.
