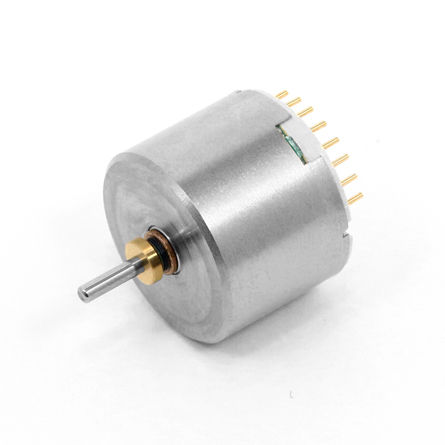

Bürstenloser Motor C17B-09

6 Vnach Maß

Übersicht
Die C17B-Serie sind bürstenlose Motoren von C.I. TAKIRON Corporation (Außendurchmesserklasse φ17,4 mm). Die Serie umfasst mehrere Modellvarianten, die für unterschiedliche Längen, Betriebsspannungen und Leistungsbereiche optimiert sind. Typische Anwendungen sind kleine Lüfter und kompakte Geräte, die einen platzsparenden, hochdrehenden bürstenlosen Motor benötigen. Maßzeichnungen und CAD‑Daten werden für jedes Modell zur Unterstützung der mechanischen Integration bereitgestellt.

Serientabelle
Modellbezeichnung | Außendurchmesser [mm] | Länge [mm] | Betriebsspannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Anlaufmoment [mN·m] | Max. Wirkungsgrad [%] | Max. Leistung [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Verfügbare Anpassungen (Beispiele)

• Getriebekopf (gear head)
• Varianten für Anschlussstifte / Leitungen
• Erde-Anschluss
• Kugellager (bei einigen Hochleistungsvarianten)

Hinweise
Maßzeichnungen und CAD‑Daten werden pro Modell zur Unterstützung des mechanischen Designs bereitgestellt. Katalogmaterialien und zusätzliche Produktdokumente sind über die Herstellerdokumentation (C.I. TAKIRON Corporation) verfügbar.

Technische Daten

• Serie: C17B series
• Typischer Außendurchmesser: 17.4 mm
• Längen: modellabhängig (typisch 13.0 mm bis 24 mm+)
• Betriebsspannungen: Beispiele 4.8 V, 6.0 V, 7.2 V, 12 V, 24 V je nach Modell
• Anschlusswiderstand: modellabhängig (Beispiele: 1.0 Ω, 2.0 Ω, 6.0 Ω usw.)
• Leerlaufdrehzahlen: ~11,700 r/min bis >45,000 r/min je nach Modell
• Leerlaufstrom, Anlaufstrom, Anlaufmoment, max. Wirkungsgrad und Leistung: siehe Serientabelle oben
• Individuelle Optionen: Getriebeköpfe, Anschlussstift-/Leitungsvarianten, Erdungsanschlüsse, Lageroptionen bei ausgewählten Modellen
