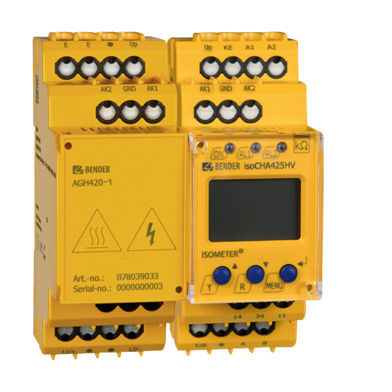

DC-Isolationsüberwachungsgerät ISOMETER® isoCHA425HV

RS485Modbus RTU

Umschaltbar zwischen CCS (Combined Charging System) und CHAdeMO Nennspannungen bis DC 1000 V Erkennung von symmetrischen und asymmetrischen Isolationsfehlern Galvanisch getrennte Modbus RTU-Schnittstelle Anzeige des Fehlerortes (DC+/DC-/symmetrisch) Das ISOMETER® isoCHA425HV in Kombination mit dem Ankoppelgerät AGH420-1/AGH421-1 überwacht den Isolationswiderstand RF für DC-Schnellladestationen nach CHAdeMO-Standard oder nach Combined Charging System (CCS) für Netznennspannungsbereiche zwischen DC 0 V und 1000 V. Um die Forderungen der jeweiligen Normen zu erfüllen, ist das Gerät an die Anlagen- und Einsatzbedingungen vor Ort anzupassen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Merkmale Überwachung des Isolationswiderstands RF von DC-Ladestationen nach CHAdeMO-Standard oder Combined Charging System (CCS) CHAdeMO (Mode CHd und CHA): – Maximale Netzableitkapazität 1,6 μF je Leiter – Erkennung von Isolationsfehlern im Netzspannungsbereich 50 V bis 1000 V – Einpoliger Isolationsfehler RFU: RFU ≤ 100 kΩ: Ansprechzeit ≤ 1 s, 100 kΩ 160 kΩ (200 kΩ): keine Erkennung (Deaktivierung) (nur CHd) CCS (Mode dc): – Erkennung von Isolationsfehlern bis 2 MΩ – Maximale Netzableitkapazität Ce: 20 μF – Ansprechzeit tan bei Ce ≤ 5 μF oder RF ≤ 100 kΩ: ≤ 10 s Messung der Netzableitkapazität Ce Messung der Netznennspannung Un (True-RMS) mit Unter-/Überspannungserkennung
