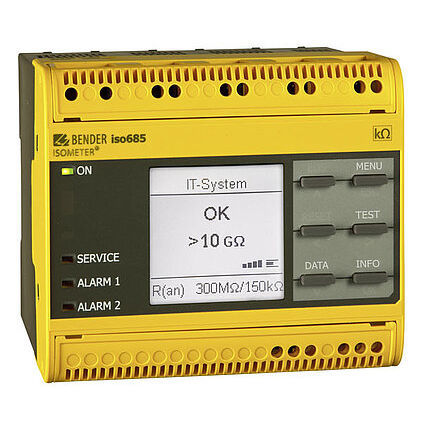

Isolationsüberwachungsgerät für AC-Netz ISOMETER® isoHR685W

AC/DCDCModbus

10 GΩ-Messung Integrierter Webserver und Modbus TCP Kommunikation Früherkennung erhöht die Betriebssicherheit und die Planbarkeit von Wartungen. Synchronisierung in kapazitiv gekoppelten Netzen Hohe Anpassungsfähigkeit an Netze mit unterschiedlichen Eigenschaften Das ISOMETER® ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe). Durch den Messbereich bis 10 GΩ kann man den Trend des Isolationsniveaus frühzeitig erkennen. Somit ist das ISOMETER® prädestiniert für die Überwachung von Unterseekabeln (Umbilical cables) in der Öl & Gas Industrie. Merkmale ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze) Automatische Anpassung an die vorhandene Netzableitkapazität Kombination von AMPPlus und weiterer profilabhängiger Messverfahren Zwei getrennt einstellbare Ansprechwert-Bereiche von 1 kΩ…3 GΩ Hochauflösendes grafisches LC-Display Anschlussüberwachung (Überwachung der Messleitungen) Automatischer Geräteselbsttest Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph) Historienspeicher mit Echtzeituhr (3-Tage-Puffer) zur Speicherung von maximal 1023 Alarmmeldungen mit Datum und Uhrzeit Strom- oder Spannungsausgang 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes
