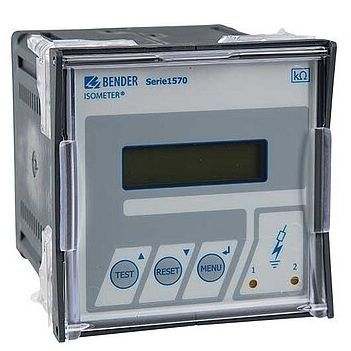

Isolationsüberwachungsgerät für AC-Netz ISOMETER® IR1575…

AC/DCDCmit Lokalisierung von fehlerhaften Isolierungen

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme Applikation Hauptstromkreise Gemäß DIN EN 61557-8 Zwei getrennt einstellbare Ansprechwerte Multifunktionales LC-Display Die ISOMETER® der Serie IR1575 überwachen den Isolationswiderstand von ungeerdeten Hauptstromkreisen (IT-Systemen) AC, 3(N)AC 0…480 V bzw. DC 0… 480 V. Durch das AMP-Messverfahren können sie in Systemen mit direkt angeschlossenen Gleichstromkomponenten eingesetzt werden. Zur Optimierung der Messzeit passt sich das IR1575 automatisch an die vorhandenen Netzableitkapazitäten an. Durch die getrennte Versorgungsspannung ist eine Überwachung des spannungslosen Systems möglich. Beim Einsatz in Systemen mit geregelten Antrieben ist der zulässige Frequenzbereich DC, 30…420 Hz zu beachten. Für diese Anwendung ist vorzugsweise die Serie iso685 einzusetzen. Merkmale Isolationsüberwachung für ungeerdete AC, AC/DC Systeme 0 … 480 V und DC Systeme 0 … 480 V Zwei getrennt einstellbare Ansprechwerte 2 kΩ … 1 MΩ AMP-Messverfahren Automatische Anpassung an Netzableitkapazität Generierung des Prüfstroms, der zur selektiven Isolationsfehlersuche notwendig ist (nur IR1575PG1) Melde-LEDs für Alarm 1/Alarm 2 Fehlerspeicherung wählbar Anschlussüberwachung Netzleiter/Erde Test- und Reset-Taste Anschluss externe Test-, Reset-Taste Zwei getrennte Melderelais mit je einem potentialfreien Wechsler Arbeits- oder Ruhestromschaltung wählbar Beleuchtete Klartextanzeige Selbstüberwachung mit automatischer Meldung Steckbare Anschlussklemmen
