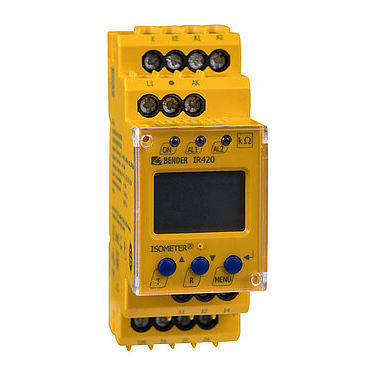

Isolationsüberwachungsgerät für AC-Netz ISOMETER® IR420-D6

AC/DCDC

Isolationsüberwachungsgerät für abgeschaltete Verbraucher Applikation in TN-, TT- oder IT-Systemen Gemäß DIN EN 61557-8 Zwei getrennt einstellbare Ansprechwerte Multifunktionales LC-Display Der „Offline-Monitor“ der Serie IR420-D6 überwacht den Isolationswiderstand von Verbrauchern im abgeschalteten Zustand. Diese zeitweise oder überwiegend abgeschalteten Verbraucher, wie Feuerlöschpumpen, Schieberantriebe, Aufzugsmotoren oder Notstromgeneratoren, werden aus TN-, TT- oder IT-Systemen gespeist. Während der Stillstandszeit kann es durch Feuchtigkeit oder andere Einwirkungen in der Zuleitung oder dem Verbraucher zu Isolations­fehlern kommen, die nicht bemerkt werden. Beim Einschalten spricht dann die Schutzein­richtung an oder es kommt zu Motorbränden und ein Betrieb ist nicht möglich. In Verbindung mit einem Ankoppelgerät können die Geräte auch für höhere Spannungen eingesetzt werden. Merkmale Isolationsüberwachung für abgeschaltete TN-,TT- und IT-Systeme AC, 3(N)AC und DC Nennspannung über Ankoppelgerät erweiterbar Zwei getrennt einstellbare Ansprechwerte 100 kΩ…10 MΩ Betriebs-LED, Alarm LEDs für Isolations­fehler Alarm 1, Alarm 2 Kombinierte Test- und Reset-Taste Zwei getrennte Alarmrelais mit je einem potentialfreien Wechsler Fehlerspeicherung wählbar Federklemme (pro Anschluss zwei Klemmen) Anwendungen Abgeschaltete Verbraucher wie automatische Feuerlöschpumpen, Antriebe für Notschieber, Krananlagen (z. B. auf Schiffen), Schieberantriebe in Versorgungsleitungen (Gas, Wasser, Öl usw.), motorisch gesteuerte Schließanlagen, Tauchpumpen, Ankerwinden, Aufzüge, Rauchgasklappen, Notstromgeneratoren
