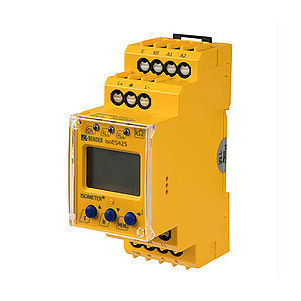

AC/DC-Isolationsüberwachungsgerät ISOMETER® isoES425

DCRS485

für stationäre Energiespeichersysteme gemäß VDE-AR-E 2510-2 (Applikation) Isolationsüberwachungsgerät gemäß Produktnorm DIN EN 61557-8 Voreingestellte Ansprechwerte gemäß Empfehlung der VDE-AR-E 2510-2 Multifunktionale LC-Display Das ISOMETER® isoES425 überwacht den Isolationswiderstand von ungeerdeten AC-, AC/DC und DC-Stromversorgungen (IT-Systeme) für Energiespeicher bis AC/DC 400 V. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Durch den Einsatz des isoES425 wird im Netzbetrieb die Verbindung zur Erde überwacht und als Fehler angezeigt. Beim Betrieb als Inselnetz übernimmt das isoES425 die Überwachung des Inselnetzes (IT-System). Merkmale Überwachung des Isolationswiderstandes für ungeerdete AC-, DC-Systeme Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung Messung der DC-Spannungen Netz gegen Erde (L1+/PE und L2-/PE) Automatische Anpassung an die Netzableitkapazität bis 100 μF Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…990 kΩ (Alarm 1, Alarm 2) Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben Automatischer Geräteselbsttest mit Anschlussüberwachung Ruhe- oder Arbeitsstromverhalten der Relais wählbar Messwertanzeige über multifunktionales LC-Display Fehlerspeicherung aktivierbar
