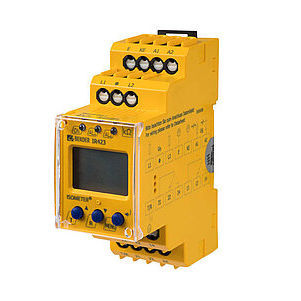

Isolationsüberwachungsgerät für AC-Netz ISOMETER® IR423

AC/DCDC

Isolationsüberwachungsgerät für mobile Stromerzeuger Schutztrennung mit Isolationsüberwachung und Abschaltung Gemäß DIN VDE 0100-551 und DIN EN 61557-8 Zwei getrennt einstellbare Ansprechwerte Multifunktionales LC-Display Das ISOMETER® IR423 überwacht den Isolationswiderstand RF eines ungeerdeten AC-Systems von 0…300 V gegen Erde, das von einem mobilen Stromerzeuger gemäß DIN VDE 0100-551 (VDE 0100-551) gespeist wird. Das IR423 ist für AC-Systeme mit Betriebsfrequenzen ≥ 30 Hz sowie enthaltene DC-Anteile geeignet. Die zulässige Netzableitkapazität Cemax beträgt 5 μF. Merkmale Isolationsüberwachung für mobile Stromerzeuger AC 0…300 V Schutztrennung mit Isolationsüberwachung und Abschaltung W-Version für erhöhte mechanische Beanspruchung Zwei getrennt einstellbare Ansprechwerte Anschlussüberwachung Netz/Erde Betriebs-LED, Alarm LEDs: Alarm 1, Alarm 2 Test-/Reset-Taste intern/extern Zwei getrennte Alarmrelais (je ein Wechsler) Arbeits-/Ruhestrom wählbar Fehlerspeicherung wählbar Selbstüberwachung mit automatischer Meldung Multifunktionales LC-Display Einstellbare Ansprechverzögerung 2-Modul-Gehäuse (36 mm) Federklemme (pro Anschluss zwei Klemmen) Anwendungen IEC 60364-7-717, DIN VDE 0100-717 (2005) Elektrische Anlagen auf Fahrzeugen oder in transportablen Baueinheiten DIN VDE 0100-551 (VDE 0100-551), IEC 60364-5-551 Niederspannungs-Stromerzeugungsanlagen (mobile Stromerzeuger) GW 308 „Mobile Stromerzeuger für Rohrleitungsbaustellen 8/00“ (DVGW) BGI 867 Auswahl und Betrieb von Ersatzstromerzeugern auf Bau- und Montagestellen
