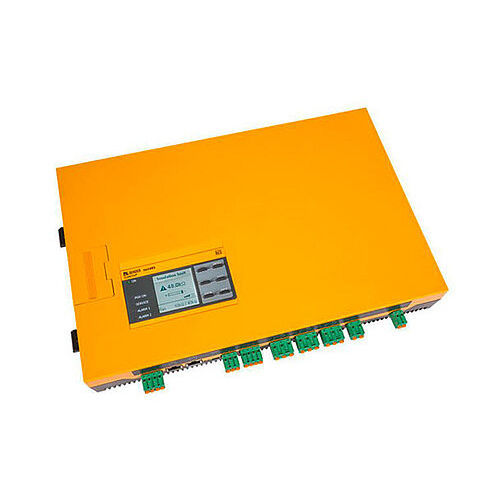

AC/DC-Isolationsüberwachungsgerät ISOMETER® isoPV1685DP

DCRS485Modbus RTU

Für große Photovoltaik-Anlagen bis AC 1000 V / DC 1500 V 2 Getrennt einstellbare Ansprechwerte 200 Ω…200 kΩ Automatische Anpassung an die Netzableitkapazität bis 4000 μF Modbus RTU Schnittstelle zur Anbindung an Monitoringsysteme Anwenderfreundliche Bedienung durch integriertes Display Das Gerät wird zur Isolationsüberwachung von großen als IT-System ausgeführten PV-Anlagen bis AC 1000 V oder DC 1500 V eingesetzt. Das speziell für langsame Spannungsschwankungen (MPP-Tracking) entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch große Solargenerator-Flächen sowie EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten bis 4000 µF gegen Erde aufweisen. Merkmale Automatische Anpassung an sehr hohe Netzableitkapazitäten bis 4000 µF Spezielles Messverfahren ideal für DC-Netze in Kombination mit 50 Hz / 60 Hz Netzen Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) für Vorwarnung und Alarm Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des Gerätezustandes Anschlussüberwachung Automatischer Geräteselbsttest mit automatischer Meldung im Fehlerfall Grafische Darstellung des Isolationsverlaufs über die Zeit (isoGraph) Historienspeicher mit Echtzeituhr (13-Tage-Puffer) zur Speicherung von 1023 Alarmmeldungen mit Datum und Uhrzeit Frei programmierbare digitale Ein- und Ausgänge Ferneinstellung bestimmter Parameter über das Internet (COMTRAXX® Gateway) Ferndiagnose durch den Bender-Service über das Internet RS-485-Schnittstelle zum Datenaustausch mit anderen Bender-Geräten Messung Isolationsfehler 200 Ω…200 kΩ
