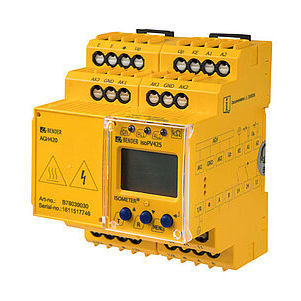

AC/DC-Isolationsüberwachungsgerät ISOMETER® isoPV425

DCRS485Modbus RTU

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme Applikation Photovoltaik-Anlagen bis AC 690 V/DC 1000 V Automatische Anpassung an die Netzableitkapazität bis 1000 μF Messung der Netzspannung (RMS) mit Unter-/Überspannungserkennung Das ISOMETER® der Serie isoPV425 überwacht den Isolationswiderstand von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC, AC/DC 0…690 V oder DC 0…1000 V. Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Die maximal zulässige Netzableitkapazität beträgt 1000 μF. Merkmale Überwachung für ungeerdete AC- und DC-Systeme mit galvanisch verbundenen Gleichrichtern oder Umrichtern Messung der Netzspannung Un (True-RMS) mit Unter-/Überspannungserkennung Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE) Automatische Anpassung an die Netzableitkapazität bis 1000 μF Automatischer Geräteselbsttest mit Anschlussüberwachung Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…500 kΩ (Alarm 1, Alarm 2) Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben
