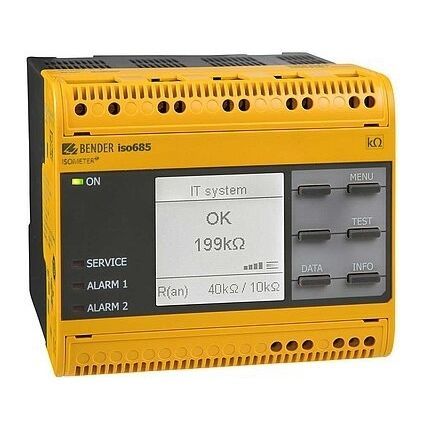

Isolationsüberwachungsgerät für Dreiphasensystem ISOMETER® iso685-x

für AC-NetzRS485AC/DC

Vordefinierte Messprofile Sichere Messung von Isolationswiderstand, Spannung, Kapazität und Frequenz Integrierter Webserver Modbus TCP/RTU Historienspeicher Das ISOMETER® ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe). Gerätevarianten iso685-D: Die Geräteausführung iso685-D enthält ein hochauflösendes, grafisches LC-Display und Bedienelemente für direkte Bedienung der Gerätefunktionen. Sie kann nicht mit einem FP200 kombiniert werden. iso685-S: Die Geräteausführung iso685-S enthält kein Display und keine Bedieneinheit. Sie ist nur in Kombination mit dem FP200 einsetzbar und wird über dieses indirekt bedient. Option „W“: Optional sind die ISOMETER® mit und ohne integriertem Display in der Option W für extreme klimatische und mechanische Beanspruchungen erhältlich (ISOMETER® iso685W-D und iso685W-S). Merkmale ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze) Automatische Anpassung an die vorhandene Netzableitkapazität Kombination von AMPPlusund weiterer profilabhängiger Messverfahren Zwei getrennt einstellbare Ansprechwert-Bereiche von 1 kΩ…10 MΩ Hochauflösendes grafisches LC-Display Anschlussüberwachung (Überwachung der Messleitungen) Automatischer Geräteselbsttest Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph)
