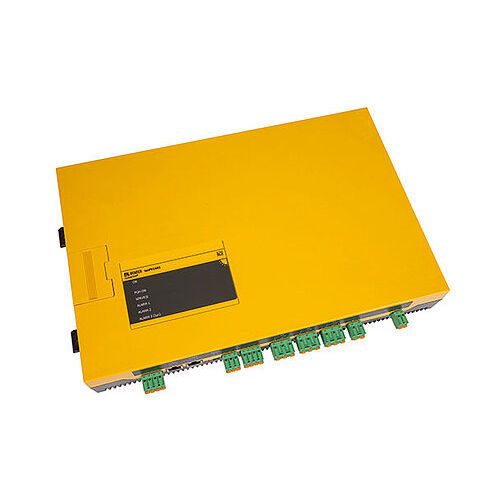

AC/DC-Isolationsüberwachungsgerät ISOMETER® isoPV1685RTU/isoPV1685P

DCmit Lokalisierung von fehlerhaften IsolierungenModbus

Applikation Photovoltaik-Anlagen bis AC 1000 V/DC 1500 V Getrennt einstellbare Ansprechwerte 200 Ω…1 MΩ Automatische Anpassung an die Netzableitkapazität bis 2000 μF Schnittstelle RS-485 oder Modbus umschaltbar Das Gerät wird zur Isolationsüberwachung von großen als IT-System ausgeführten PV-Anlagen bis AC 1000 V/DC 1500 V eingesetzt. Das speziell für langsame Spannungsschwankungen (MPP-Tracking) entwickelte Messverfahren überwacht den Isolationswiderstand auch in Anlagen, die durch große Solargenerator-Flächen sowie EMV-Entstörmaßnahmen sehr hohe Ableitkapazitäten gegen Erde aufweisen. Die Anpassung auch an systembedingt hohe Ableitkapazitäten erfolgt automatisch. Merkmale Nur die Geräteversion isoPV1685P verfügt über einen Prüfstrom-Generator. Isolationsüberwachung von PV-Großanlagen Messung niederohmiger Isolationsfehler Getrennt einstellbare Ansprechwerte Ran1 (Alarm 1) und Ran2 (Alarm 2) (beide 200 Ω…1 MΩ) für Vorwarnung und Alarm. Es gilt Ran1 ≥ Ran2. Automatische Anpassung an hohe Netzableitkapazitäten bis 2000 μF, Bereich wählbar Anschlussüberwachung von L+, L– auf Verpolung (nur bei DC-Ankopplung) Integrierter Prüfstrom-Generator bis 50 mA (nur isoPV1685P) Geräte-Selbsttest mit automatischer Meldung im Fehlerfall Getrennte Alarmrelais für Isolationsfehler 1, Isolationsfehler 2 und Gerätefehler CAN-Schnittstelle zur Ausgabe von Messwerten, Zuständen und Alarmen RS-485-Schnittstelle – isoPV1685P: BMS-Bus, z. B. zur Steuerung der Isolationsfehlersuche – isoPV1685RTU: BMS-Bus oder Modbus (umschaltbar mit DIP-Schalter) μSD-Karte mit Datenlogger und Historienspeicher für Alarme
