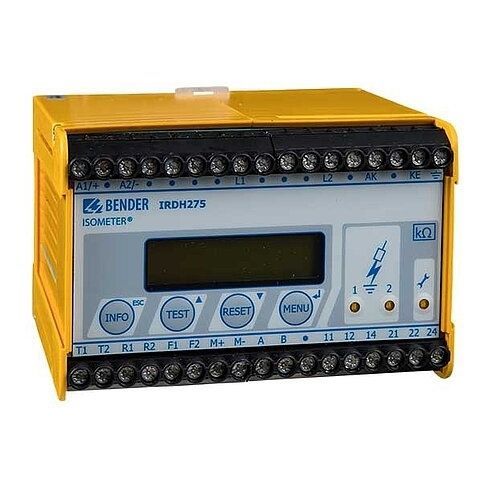

Isolationsüberwachungsgerät für AC-Netz ISOMETER® IRDH275BM-7

AC/DCDC4-20 mA

Isolationsüberwachungsgerät für AC- und DC- IT-Systeme Applikation für Antriebe mit Mittelspannungsumrichtern bis 15,5 kV In Kombination mit AGH675S-7 und AGH675S- MV15 Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldung mit Datum/Uhrzeit Galvanisch getrennte RS-485-Schnittstelle zum Datenaustausch Die Kombination aus ISOMETER® IRDH275BM-7 und Ankoppelgerät AGH675S-7 bzw. den Ankoppelgeräten AGH675S-7MV15 überwacht den Isolationswiderstand von ungeerdeten Mittelspannungssystemen (IT-Systemen). Es ist universell in 3AC-, kombinierten AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein. Durch das AMPPlus-Messverfahren werden sie insbesondere den Anforderungen moderner Stromversorgungen gerecht, die häufig Umrichter, Stromrichter, Thyristorregler und direkt angeschlossene Gleich­stromkomponenten enthalten. Ableitkapazitäten werden vom IRDH275BM-7 durch automatische Anpassung zur Optimierung der Messzeit berücksichtigt. Merkmale Isolationsüberwachung für Antriebe mit Mittelspannungsumrichtern bis 15,5 kV Zwei getrennt einstellbare Ansprechwerte 100 kΩ…10 MΩ AMPPlus-Messverfahren (Europäisches Patent: EP 0 654 673 B1) Automatische Anpassung an Netzableitkapazität Infotaste für Anzeige der Geräteeinstellung und Netzableitkapazität Historienspeicher mit Echtzeituhr zur Speicherung von Alarmmeldungen mit Datum und Uhrzeit BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten (RS-485 galvanisch getrennt) Stromausgang 0(4)…20 mA (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes
