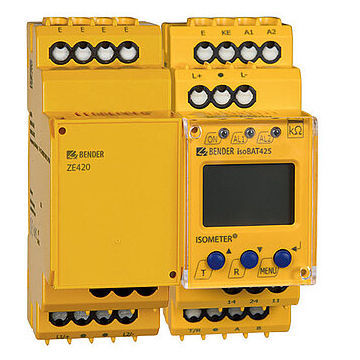

DC-Isolationsüberwachungsgerät ISOMETER® isoBAT425

RS485Modbus RTU

Isolationsüberwachungsgerät für die Batterieproduktion Gem. IEC 61557-8 Multifunktionales Display Lokalisierung des Fehlerorts (L+ oder L-) Batterien bis zu DC 400 V Dieses ISOMETER® ist für die Überwachung des Isolationswiderstands sowie der Spannung einer Batterie während ihrer Montage aus einzelnen Batteriezellen konzipiert. Das ISOMETER® überwacht den Isolationswiderstand von Batterien mit Netznennspannungen von DC 0…400 V. Die maximal zulässige Netzableitkapazität Ce beträgt 1 µF. Anhand der gewonnen Messwerte ist eine Diagnose auf die Art und den Ort eines Isolationsfehlers möglich. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs. Merkmale Überwachung des Isolationswiderstands RF gegen Erde Überwachung der Batteriespannung Un zwischen den Klemmen L+ und L- Messung der Spannungen UL+e und UL-e der Klemmen L+ und L- gegen Erde Lokalisierung des Fehlerorts (%), d. h. die Verteilung des Isolationswiderstands RF zwischen den Klemmen L+ und L- Überwachung und automatische Anpassung an die Netzableitkapazität bis 1 µF Kontinuierliche Anschlussüberwachung der Klemmen L+, L- und E Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Zwei getrennt einstellbare Ansprechwert-Bereiche von 10 kΩ…5 MΩ (Alarm 1, Alarm 2)
