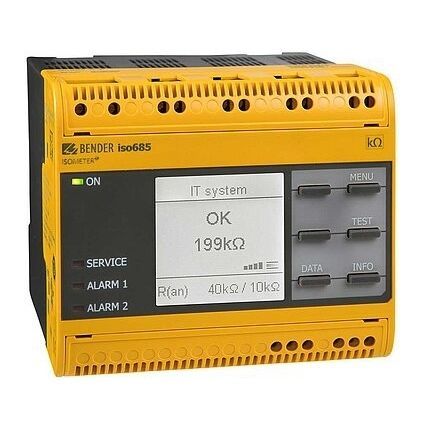

AC/DC-Isolationsüberwachungsgerät ISOMETER® isoRW685W-D

DC4-20 mAModbus

Bahn universell einsetzbar Das ISOMETER® isoRW685W-D ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für IT-Systeme für Bahnanwendungen und speziell nach DIN EN 50155 geprüft. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Stromrichter, Umrichter, geregelte Antriebe). Merkmale ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen Gleichrichtern oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze) Automatische Anpassung an die vorhandene Netzableitkapazität Kombination von AMPPlus und weiterer profilabhängiger Messverfahren Zwei getrennt einstellbare Ansprechwert-Bereiche von 1 kΩ…10 MΩ für Alarm 1 und für Alarm 2 Hochauflösendes grafisches LC-Display Anschlussüberwachung (Überwachung der Messleitungen) Automatischer Geräteselbsttest Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph) Historienspeicher mit Echtzeituhr (3-Tage-Buffer) zur Speicherung von 1023 Alarmmeldungen mit Datum und Uhrzeit Strom- oder Spannungsausgang 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanisch getrennt) analog zum gemessenen Isolationswert des Netzes Frei programmierbare digitale Ein- und Ausgänge Ferneinstellung über das Internet oder Intranet (Webserver/Option: COMTRAXX® Gateway) Ferndiagnose über das Internet (nur durch den Bender-Service) isoData: permanente unterbrechungsfreie Datenübertragung RS-485/BS (Bender-Sensor-Bus) zum Datenaustausch mit anderen Bender-Komponenten mit Modbus RTU-Protokoll BCOM, Modbus TCP und Webserver
