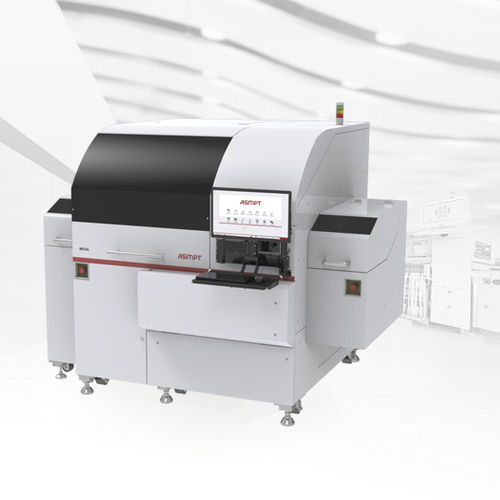

ÜbersichtFlexibler, präziser Multi-Chip-Die-Bonder für die Handhabung großer Substrate und 12″ Wafer-Eingang, ausgelegt für die automatisierte Bestückung von Multi-Chip-Gehäusen mit engen Platzierungs- und BLT-Anforderungen.
Hauptmerkmale- Patentierte Look-through-Mustererkennungstechnologie für präzise Ausrichtung
- Hochpräzise Platzierung
- XY-Platzierung: ± 2 µm @ 3σ
- Die-Rotation: ± 0,1° @ 3σ
- Handhabung großer Substrate: bis zu 280 mm × 300 mm
- Unterstützt 12″ Wafer-Eingang
- Fortschrittliche Bond-Line-Thickness (BLT)-Kontrolle
- Multi-Chip-Bonding-Funktionen
- Automatischer Werkzeugwechsel mit bis zu 10 Werkzeugpuffern und 5 Auswerferwerkzeugen
- Modulare Optionen zur Erfüllung unterschiedlicher Anforderungen an Multi-Chip-Gehäuse
* Alle Leistungsangaben sind abhängig von Gehäuse und Material
Technische Daten- Modellbezeichnung: MEGA
- Platziergenauigkeit (XY): ± 2 µm @ 3σ
- Die-Rotationsgenauigkeit: ± 0,1° @ 3σ
- Maximale Substratgröße: 280 mm × 300 mm
- Wafer-Handhabung: unterstützt 12″ Wafer-Eingang
- Bond-Line-Kontrolle: fortschrittliche BLT-Kontrolle
- Multi-Chip-Unterstützung: automatischer Werkzeugwechsel mit bis zu 10 Werkzeugpuffern und 5 Auswerferwerkzeugen
- Vision: patentierte Look-through-Mustererkennungstechnologie
Anwendungen- Multi-Chip-Packaging und heterogene Integration
- Montage von Sensoren und MEMS-Modulen
- Bauteile für Automotive, Industrie und Konsumelektronik
Optionen & Integration- Individuelle Bond-Tool-Konfigurationen und Puffer
- Schnittstellen für Fabrikautomatisierung und Prozessüberwachung
