Eutektischer Diebonder NANO
für Die-AttachFlip-ChipSub Micron

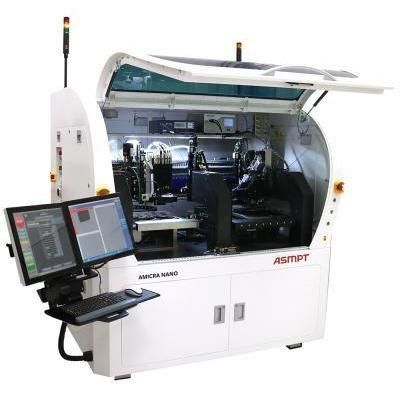

Eutektischer Diebonder - NANO - ASM Assembly Systems - für Die-Attach / Flip-Chip / Sub Micron
Eutektischer Diebonder - NANO - ASM Assembly Systems - für Die-Attach / Flip-Chip / Sub Micron
Eutektischer Diebonder - NANO - ASM Assembly Systems - für Die-Attach / Flip-Chip / Sub Micron - Bild - 2
Eutektischer Diebonder - NANO - ASM Assembly Systems - für Die-Attach / Flip-Chip / Sub Micron - Bild - 3
Eutektischer Diebonder - NANO - ASM Assembly Systems - für Die-Attach / Flip-Chip / Sub Micron - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Flip-Chip, Epoxi, für Die-Attach, eutektisch, Sub Micron
Funktionsweise
automatisiert
Anwendung
für die Halbleiterindustrie, für Mikromontage, für Wafer
Weitere Eigenschaften
Hochpräzision, Großflächen, mit optischem Ausrichtsystem, In-Situ
Plaziergenauigkeit

0,2 µm

Beschreibung

Produktübersicht
Die Positionierungstechnologie von ASMPT AMICRA für den photonischen und mikroelektronischen Montagebereich kombiniert vision-gesteuerte Platzierung mit in-situ AuSn-Eutektik-Löten. Die NANO-Plattform integriert vier fest auf Granit montierte hochauflösende Bildgebungssysteme, ein dynamisches Ausrichtungssystem und hochauflösende Bewegungssteuerungen auf einer vibrationsgedämpften Granitstruktur. Ein Faserlaser dient als primäre Wärmequelle für das AuSn-Eutektik-Löten und ermöglicht Hochgeschwindigkeitsprozesse bei gleichbleibender Wiederholgenauigkeit.

Funktionen
  • Unterstützt Platziergenauigkeit ± 0,2 µm* @ 3σ
  • Geeignet für Die Attach- und Flip-Chip-Anwendungen
  • Hochpräzise Ausrichtungsoptik und dynamisches Ausrichtungssystem
  • Vibrationsdämpfungssystem auf Granitbasis
  • Automatisches Placement-Offset-Tuning-System
  • 300 mm Bondstation mit hoher Auflösung
  • In-situ Eutektik-Lötfähigkeit mit Faserlaser-Heizung
  • Drei Heizoptionen, einschließlich Laserlöt-System für AuSn
  • Epoxid-Stempel- und Dispenser-Fähigkeit
  • UV-Härtung am Bondstation möglich
  • Post-Bond-Inspektion und Wafer-Mapping-Software
  • Integrierter Reinraum mit HEPA-Filter und Ionisator
  • Modulares Maschinenkonzept für Prozessflexibilität


Technische Spezifikationen
  • Platziergenauigkeit: ± 0,2 µm @ 3σ (Leistung abhängig von Package und Materialien)
  • Anwendungstypen: Die Attach, Flip Chip
  • Ausrichtung: Hochpräzise Optik; Dynamisches Ausrichtungssystem
  • Bewegung & Struktur: Hochauflösende Bewegungssteuerung auf Granit mit Vibrationsdämpfung
  • Bildgebung: Vier fest auf Granit montierte Bildgebungssysteme (vision-gesteuertes Design)
  • Bondstation: 300 mm Hochauflösungsstation mit in-situ Eutektik-Fähigkeit
  • Heizoptionen: Drei Optionen, einschließlich Faserlaser für AuSn-Eutektik
  • Zusätzliche Fähigkeiten: Epoxid-Stempeln/Dispensen, UV-Härtung an der Station
  • Inspektion & Software: Post-Bond-Inspektion und Wafer-Mapping
  • Umgebung: Integrierter Reinraum mit HEPA-Filtration und Ionisator
  • Maschinenkonzept: Modulares Design mit automatischem Placement-Offset-Tuning und quantitativer Parallelismus-Kalibrierung
