Eutektischer Diebonder NOVA Pro
für Die-AttachFlip-ChipEpoxi

Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 2
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 3
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 4
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 5
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 6
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 7
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 8
Eutektischer Diebonder - NOVA Pro - ASM Assembly Systems - für Die-Attach / Flip-Chip / Epoxi - Bild - 9
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Flip-Chip, Epoxi, für Die-Attach, eutektisch, Multi-chip, Thermo, chip-on-submount
Funktionsweise
automatisiert
Anwendung
für die Halbleiterindustrie, für Mikromontage, für Wafer, für Sensor, MEMS
Weitere Eigenschaften
Hochpräzision, konfigurierbar, Großflächen
Plaziergenauigkeit

1 µm

Beschreibung

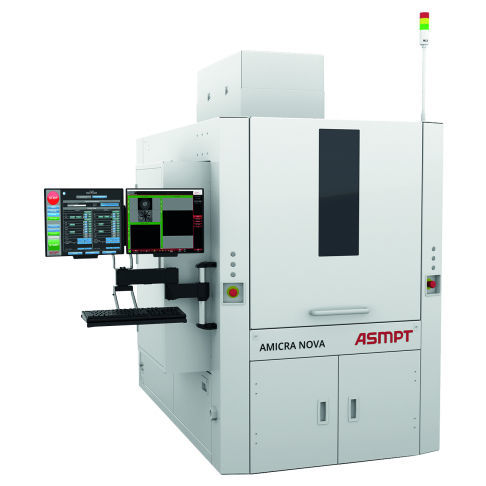

Produktübersicht Der NOVA Pro von ASMPT AMICRA ist ein Die‑Bonder für präzises Die‑Attach und Flip‑Chip‑Assembly. Er erreicht eine Platziergenauigkeit von ±1,0 µm @ 3σ und erlaubt Bonding bei Temperaturen über 350°C unter hohen Bondkräften. Das System kombiniert dynamische Ausrichtung mit laserbasierter Substratheizung und unterstützt Thermokompressions‑Bonding (TCB) sowie TSV‑Prozesse.

Anwendungen / Märkte
  • Optoelektronik
  • Silicon Photonics
  • VCSEL‑ und Laserdioden‑Bonding
  • Photodioden‑Bonding
  • Linsenbefestigung mit UV‑härtenden Klebstoffen
  • Active Optical Cable (AOC) Baugruppen
  • Transceiver‑Pakete
  • Flip Chip
  • 3D IC / 2.5D IC
  • Thermokompression (TCB)
  • Through‑Silicon Via (TSV) Prozesse
  • Chip on Chip, Chip on Wafer, Chip on Substrate
  • Multi‑Chip Module (MCM)
  • Epoxid‑Die‑Attach für Advanced Packaging
  • Eutektisches In‑Situ Die‑Attach
  • MEMS‑ und Sensor‑Die‑Attach
  • WLP / eWLP


Hauptmerkmale
  • Hochpräziser Die‑Bonder / Flip‑Chip‑Bonder
  • Platziergenauigkeit: ±1,0 µm @ 3σ
  • Bonding bei Temperaturen > 350°C mit hohen Kräften möglich
  • Cycle‑Time < 3 s
  • Modulares Maschinenkonzept für Mikro‑Assembly
  • Eutektisches Bonding per Diodenlaser, Heizplatte oder Epoxy‑Stamping/Dispensing
  • Multi‑Flip‑Chip‑Fähigkeit
  • Wafer‑Mapping
  • Post‑Bond Inspektion und Messung
  • Aktive Bond‑Kraftregelung
  • Einzigartige dynamische Ausrichtung und laserbasierte Substratheizung


Autoloading
  • Bis zu 12" Wafers
  • 300 mm Wafers
  • 450 mm Substrat‑Wafers


Optional
  • UV‑Aushärtung
  • Dispensing
  • Zusätzliche Module verfügbar


Technische Daten
  • Platziergenauigkeit: ±1,0 µm @ 3σ
  • Arbeitsbereich Substrat: 550 x 600 mm
  • Cycle‑Time: < 3 s
  • Aktive Bond‑Kraftregelung
  • Eutektische Bonding‑Methoden: Diodenlaser, Heizplatte, Epoxy‑Stamping und Dispensing
  • Unterstützung für Thermokompression (TCB) und TSV‑Prozesse
  • Multi‑Flip‑Chip‑Bonding
  • Wafer‑Mapping‑Funktion
  • Post‑Bond Inspektion / Messung
  • Dynamische Ausrichtung und laserbasierte Substratheizung
  • Bonding bei Temperaturen über 350°C möglich
  • *Leistung ist abhängig vom Package und den Materialien
