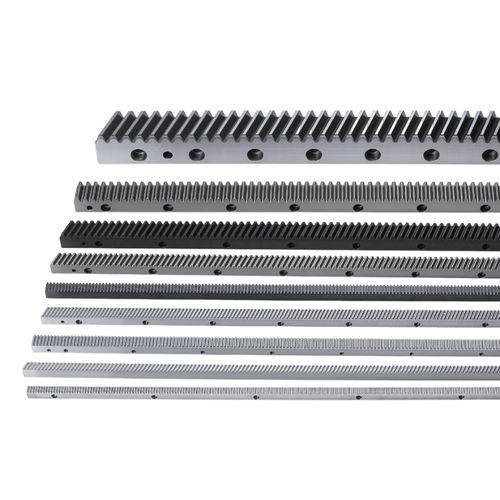

Schrägverzahnte Zahnstange MSTMQ01510-DIN8

gehärtetPräzisionlinear

Produktübersicht
Diese industrielle Zahnstange mit geradem Zahnprofil MSTMQ01510-DIN8 ist für lineare Kraftübertragung und Positionierung in Maschinen ausgelegt. Gefertigt aus SCM440, vergütet (HRC20-28), mit gefräster Zahnfläche für gleichmäßiges Eingriffverhalten.

Technische Daten

• Produktcode: MSTMQ
• Modul (M): 1,5
• Zahnprofil: gerade
• Material: SCM440
• Zahnbehandlung: gefräst
• Wärmebehandlung: vergütet (Härte HRC20-28)
• Qualität (Q): DIN 8
• Längenbereich (L): 960 - 1017,88 mm
• Länge (L): 999,03 mm
• Zahnanzahl (Z): 212
• Breite (B): 17 mm
• Höhe (A0): 17 mm
• Zahnhöhe (A1): 15,5 mm
• D: 62,44 mm
• I: 124,88 mm
• Anzahl Bohrungen (N°): 8
• A: 7 mm
• ød1: 6 mm
• øD: 9,5 mm
• E: 7 mm
• D1: 29 mm
• I1: 941 mm
• ød2: 5,7 mm
• Fase (f): 1,5 mm
• Gesamtzahnfehler (Fp): 0,100
• Max. Vorschubkraft Bereich: ≤ 10 kN
• Max. Vorschubkraft: 0,66 kN
• Gewicht: 2,6 kg
• Einheit: mm

Eigenschaften / Spezifikationen

• Produktcode: MSTMQ
• Modul 1,5 geeignet für mittelpräzise Verzahnungssysteme
• Material SCM440 mit Vergütung (HRC20-28)
• Gefräste Zahnfläche für präzisen Eingriff
• Qualitätsklasse DIN 8
• Standardlänge: 999,03 mm (Bereich 960–1017,88 mm)
• 212 Zähne, Breite 17 mm, Gewicht 2,6 kg
• Max. Vorschubkraft 0,66 kN (Bereich ≤ 10 kN)
• Gesamtzahnfehler Fp: 0,100
