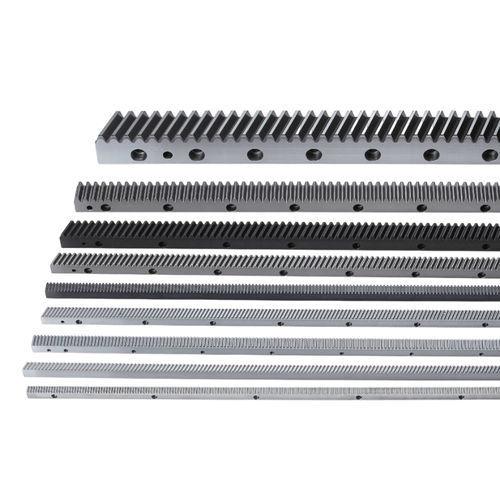

Schrägverzahnte Zahnstange MSTMQ02010-DIN8gehärtet
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Weitere Eigenschaften
- gehärtet
- Länge
Min: 960 mm
(37,795 in)Max: 1.017,88 mm
(40,074 in)
Beschreibung
Übersicht
Technische Daten
Zahnprofil: gerade
Produktcode: MSTMQ
Modul (M): 2
Qualität (Q): DIN 8
Länge (L): 1005.31 mm (Bereich 960-1017.88 mm)
Zähnezahl (Z): 160
Breite (B): 25 mm
Höhe (A0): 24 mm
Teilkreishöhe (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
Anzahl Bohrungen: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
Fase (f): 2 mm
Gesamtzahnfehler (Fp): 0.100
Max. Vorschubkraft Bereich (kN): ≦10 kN
Max. Vorschubkraft (kN): 1.31 kN
Gewicht: 4.2 kg
Einheit: mm
Hauptspezifikationen
- Material: SCM440
- Wärmebehandlung: gehärtet und angelassen (Härte HRC20-28)
- Zahnbehandlung: gefräst
Technische Daten
Zahnprofil: gerade
Produktcode: MSTMQ
Modul (M): 2
Qualität (Q): DIN 8
Länge (L): 1005.31 mm (Bereich 960-1017.88 mm)
Zähnezahl (Z): 160
Breite (B): 25 mm
Höhe (A0): 24 mm
Teilkreishöhe (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
Anzahl Bohrungen: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
Fase (f): 2 mm
Gesamtzahnfehler (Fp): 0.100
Max. Vorschubkraft Bereich (kN): ≦10 kN
Max. Vorschubkraft (kN): 1.31 kN
Gewicht: 4.2 kg
Einheit: mm
Hauptspezifikationen
- Material: SCM440
- Wärmebehandlung: gehärtet und angelassen (Härte HRC20-28)
- Zahnbehandlung: gefräst
- Zahnprofil: gerade
- Produktcode: MSTMQ
- Modul (M): 2
- Qualität (Q): DIN 8
- Längenbereich (L): 960-1017.88 mm
- Länge (L): 1005.31 mm
- Zähnezahl (Z): 160
- Breite (B): 25 mm
- Höhe (A0): 24 mm
- Teilkreishöhe (A1): 22 mm
- D: 62.83 mm
- I: 125.66 mm
- Anzahl Bohrungen: 8
- A: 8 mm
- ød1: 7 mm
- øD: 11 mm
- E: 7 mm
- D1: 31.3 mm
- I1: 942.7 mm
- ød2: 5.7 mm
- Fase (f): 2 mm
- Gesamtzahnfehler (Fp): 0.100
- Max. Vorschubkraft Bereich (kN): ≦10 kN
- Max. Vorschubkraft (kN): 1.31 kN
- Gewicht: 4.2 kg
- Einheit: mm
