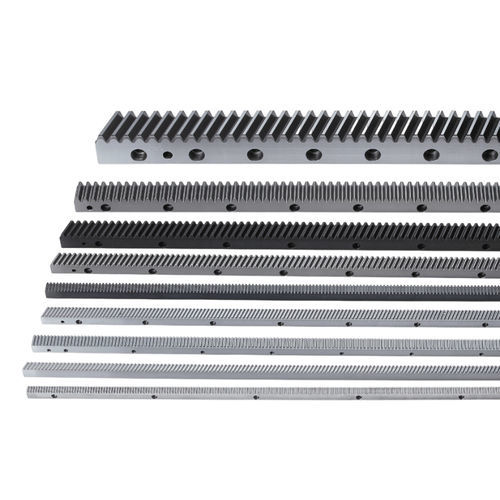

Schrägverzahnte Zahnstange CHTGH03020-DIN6

KohlenstoffstahlgeschliffenPräzision

Produktübersicht
CHTGH-DIN6 Serie schrägverzahnte, geschliffene Zahnstangen aus S50C. Rechtswendiger Schrägungswinkel: 19°31'42". Zähne induktionsgehärtet auf HRC50-55 und präzisionsgeschliffen; Zahnstangen nach der Härtebehandlung rundum geschliffen. Gesamtes Zahnradteilungsfehler Fp kontrolliert zu Fp /2000 ≦ 0,046 mm bei 25°C. Entwickelt für hochdrehmomentige, geräuscharme Linearbewegungen in CNC- und Automatisierungssystemen.

Technische Daten
Zahnprofil: schrägverzahnt
Produktcode: CHTGH03020-DIN6
Modul (M): 3
Material: S50C
Wärmebehandlung: Induktionshärten (Zähne gehärtet)
Zahnbehandlung: geschliffen
Qualität (Q): DIN 6
Längenbereich (L): 1920 - 2035,75 mm
Nennlänge (L): 2000,00 mm
L2: 10,3 mm
Zähnezahl (Z): 200
Breite (B): 29 mm
Höhe (A0): 29 mm
Teilhöhenniveau (A1): 26 mm
D: 62,5 mm
I: 125 mm
Anzahl Bohrungen (N°): 16
A: 9 mm
ød1: 10 mm
øD: 15 mm
E: 9 mm
D1: 35 mm
I1: 1930 mm
ød2: 7,7 mm
Fase (f): 2 mm
Gesamtes Teilungsfehler (Fp): 0,046 mm
Max. Vorschubkraft Bereich: 10 - 30 kN
Max. Vorschubkraft: 15,66 kN
Gewicht: 11,6 kg
Rechtswendiger Schrägungswinkel (β): 19°31'42"

Einheit
mm

Merkmale / technische Spezifikationen

• Zahnprofil: schrägverzahnt
• Produktcode: CHTGH
• Modul (M): 3
• Material: S50C (mittelkohlenstoffstahl)
• Wärmebehandlung: Induktionshärten; Zähne gehärtet und geschliffen
• Qualitätsklasse: DIN 6
• Längenbereich: 1920 - 2035,75 mm (Beispiel 2000,00 mm)
• Zähnezahl: 200
• Hauptmaße: B=29 mm, A0=29 mm, A1=26 mm, D=62,5 mm, I=125 mm
• Montage-/Prüflöcher: Anzahl 16, ød1=10 mm, ød2=7,7 mm, øD=15 mm, D1=35 mm
• Fase (f): 2 mm
• Gesamtes Teilungsfehler (Fp): 0,046 mm (Fp /2000 ≦ 0,046 mm bei 25°C)
• Max. Vorschubkraft: Bereich 10-30 kN, max. 15,66 kN
• Gewicht: 11,6 kg
• Rechtswendiger Schrägungswinkel (β): 19°31'42"
• Typische Anwendungen: hochwertige CNC-Werkzeugmaschinen, Holzbearbeitungsmaschinen, Laserschneider, Rohrbiegemaschinen, 5-Achs-Bearbeitungszentren, Portal-/Brückensysteme, Industrieroboter
