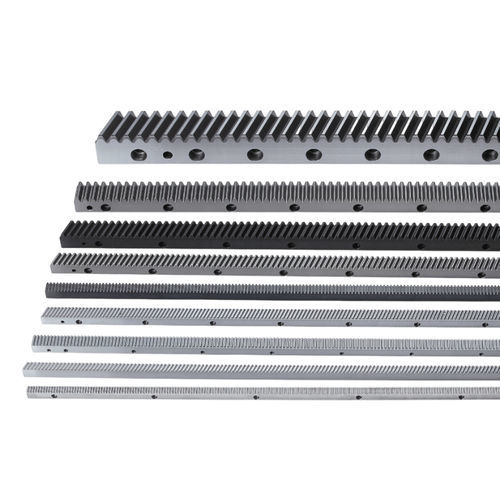

Schrägverzahnte Zahnstange MHTMQ02020-DIN8

gehärtet

Produktübersicht

• Material: SCM440
• Rechtssteigender Schrägungswinkel: 19°31'42"
• Wärmebehandlung: Vergütet (Härte HRC20-28)
• Zahnbehandlung: Gefräst

Technische Daten
Zahnprofil: Schrägzahn
Produktcode: MHTMQ
Modul (M): 2
Zahnbehandlung: Gefräst
Wärmebehandlung: Vergütet
Qualität (Q): DIN 8
Material: SCM440
Längenbereich (L): 1920-2035.75 mm
Länge (L): 2000.00 mm
L2: 8.9 mm
Zähnezahl (Z): 300
Breite (B): 25 mm
Höhe (A0): 24 mm
Teilhöhe (A1): 22 mm
D: 62.5 mm
I: 125 mm
Anzahl Bohrungen (N°): 16
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.7 mm
I1: 1936.6 mm
ød2: 5.7 mm
Fase (f): 2 mm
Gesamtteilungsfehler (Fp): 0.200 mm
Max. Vorschubkraftbereich (kN): ≦10
Max. Vorschubkraft (kN): 2.43
Gewicht (kg): 8.2
Rechtssteigender Schrägungswinkel (β): 19°31'42"

Einheiten
mm

Merkmale / Technische Spezifikationen

• Modell: MHTMQ02020-DIN8
• Produktcode: MHTMQ
• Modul: 2
• Material: SCM440
• Wärmebehandlung: Vergütet (Härte HRC20-28)
• Zahnbehandlung: Gefräst
• Qualität: DIN 8
• Länge: 2000.00 mm
• Längenbereich: 1920-2035.75 mm
• L2: 8.9 mm
• Zähnezahl: 300
• Breite: 25 mm
• Gewicht: 8.2 kg
• Rechtssteigender Schrägungswinkel: 19°31'42"
