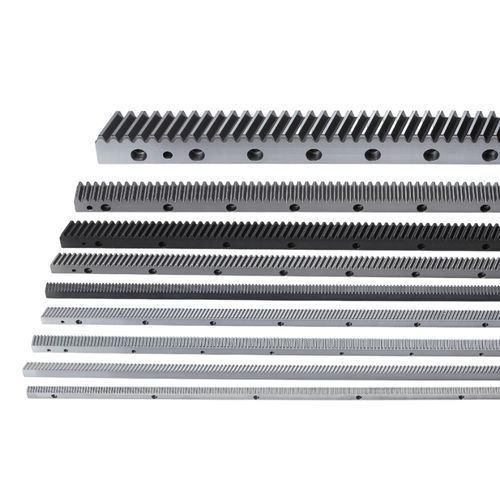

Schrägverzahnte Zahnstange CHTM06010-DIN8

Produktübersicht

• Helikal gefräste Zahnstangen
• Material: S50C
• Right Hand Helix Angle: 19°31'42"
• Zahnbehandlung: Gefräst

Technische Daten Zahnprofil: Helix Produkt-Code: CHTM Modul (M): 6 Behandlung der Zähne: Gefräst Qualität (Q): DIN 8 Werkstoff: S50C Längenbereich (L): 960-1017.88 Länge (L): 1000.00 L2: 20.9 Anzahl der Zähne (Z): 50 Breite (B): 59 Höhe (A0): 49 Pitch Line Höhe (A1): 43 D: 62.5 I: 125 Anzahl der Bohrungen (N°): 8 A: 16 ød1: 18 øD: 26 E: 17 D1: 37.5 I1: 925 ød2: 15,7 Fase (f): 3 Gesamt-Teilungsfehler (Fp): 0.060 Max Vorschubkraftbereich (kN): 10-30 Maximale Vorschubkraft (kN): 10.89 Gewicht (KG): 18.8 Rechtsspiraliger Winkel (β): 19°31'42" Einheit mm Karakteristika / technische Daten

• Modul: 6
• Material: S50C
• Qualität: DIN 8
• Länge: 1000.00 mm (Längenbereich: 960-1017.88 mm)
• Anzahl der Zähne: 50
• Breite (B): 59 mm
• Höhe (A0): 49 mm
• Teilungslinienhöhe (A1): 43 mm
• Gewicht: 18.8 KG
• Rechtsspiraliger Winkel: 19°31'42"
• Zahnprofil: Schrägverzahnt
