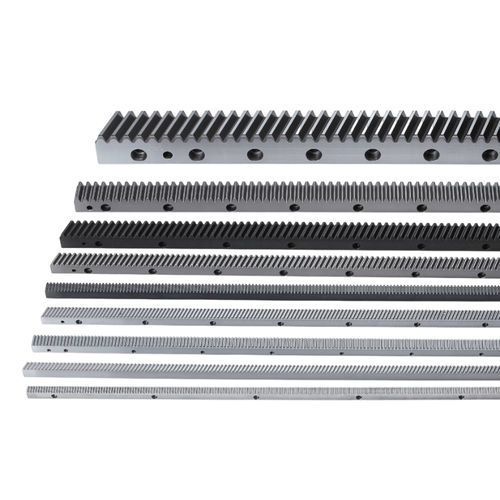

Schrägverzahnte Zahnstange CHTGH04010-DIN7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Länge
Max: 1.017,88 mm
(40,074 in)Min: 960 mm
(37,795 in)
Beschreibung
Produktübersicht
Technische Daten
Einheit
mm
Merkmale / Technische Spezifikationen
- Material: S50C / S45C
- Rechtsgängiger Schrägungswinkel: 19°31′42″
- Wärmebehandlung: gehärtet (HRC50-55)
- Zähne: gehärtet und geschliffen
- Nach dem Härten rundum geschliffen
Technische Daten
- Zahnprofil: Schräg
- Produktcode: CHTGH
- Modul (M): 4
- Zahnbehandlung: Zahn geschliffen
- Wärmebehandlung: gehärtet
- Qualität (Q): DIN 7
- Material: S50C
- Längenbereich (L): 960 - 1017.88 mm
- Länge (L): 1000.00 mm
- L2: 13.8 mm
- Zähnezahl (Z): 75
- Breite (B): 39 mm
- Höhe (A0): 39 mm
- Teilkreishöhe (A1): 35 mm
- D: 62.5 mm
- I: 125 mm
- Anzahl Bohrungen (N°): 8
- A: 12 mm
- ød1: 10 mm
- øD: 15 mm
- E: 9 mm
- D1: 33.3 mm
- I1: 933.4 mm
- ød2: 7.7 mm
- Fase (f): 2 mm
- Gesamtteilfehler (Fp): 0.052 mm
- Bereich max. Vorschubkraft: 10 - 30 kN
- Max. Vorschubkraft: 25.79 kN
- Gewicht: 10.8 kg
- Rechtsgängiger Schrägungswinkel (β): 19°31′42″
Einheit
mm
Merkmale / Technische Spezifikationen
- Zahnprofil: Schräg
- Produktcode: CHTGH
- Modul: 4
- Material: S50C / S45C
- Qualität: DIN 7
- Länge: 1000.00 mm (Bereich 960–1017.88 mm)
- Breite B: 39 mm
- Zähnezahl Z: 75
- Teilkreishöhe A1: 35 mm
- Max. Vorschubkraft: 25.79 kN (Bereich 10–30 kN)
- Gewicht: 10.8 kg
