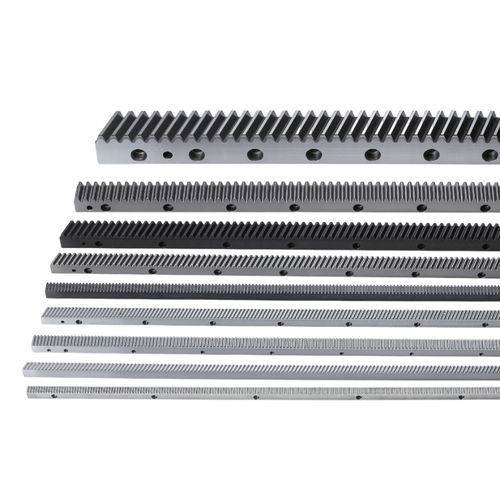

Schrägverzahnte Zahnstange MSTMQ03010-DIN8gehärtetlinear
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Weitere Eigenschaften
- linear, gehärtet
- Länge
Max: 1.017,88 mm
(40,074 in)Min: 960 mm
(37,795 in)
Beschreibung
Übersicht
Technische Daten
Anwendungen & Kompatibilität
Einheiten
mm
- Zahnstange mit geraden Zähnen für lineare Kraftübertragung und Positionierung
- Produktcode: MSTMQ03010-DIN8
- Material: SCM440, gehärtet und angelassen (Härte HRC20-28)
- Zahnoberfläche: gefräst; Genauigkeit: DIN 8
Technische Daten
- Modul (M): 3
- Zähnezahl (Z): 108
- Länge (L): 1017,88 mm (Bereich 960–1017,88 mm)
- Breite (B): 30 mm
- Höhe (A0): 29 mm; Teilkreis-Schenkellhöhe (A1): 26 mm
- D: 63,62 mm; I: 127,23 mm
- Anzahl Bohrungen: 8; ød1: 10 mm; øD: 15 mm; E: 9 mm; D1: 34,4 mm; I1: 949,1 mm; ød2: 7,7 mm
- Anfasung (f): 2 mm; Gesamtteilungsfehler (Fp): 0,100 mm
- Max. Vorschubkraft Bereich: ≤10 kN; Max. Vorschubkraft: 2,31 kN
- Gewicht: 6,2 kg
Anwendungen & Kompatibilität
- Geeignet für Linearantriebe, Werkzeugmaschinen und Automatisierung, die mittelhohe Genauigkeit benötigen (DIN 8)
- Kompatibel mit Stirnrädern Modul 3 und Baugruppen mit Durchgangsbefestigung (8 Bohrungen)
Einheiten
mm
