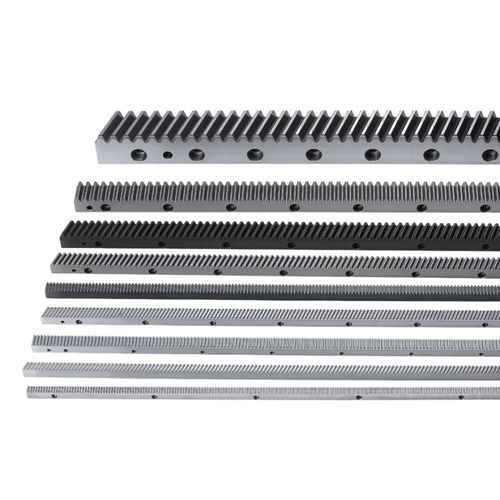

Schrägverzahnte Zahnstange CHTMH10010-DIN10
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Länge
1.000 mm
(39,37 in)
Beschreibung
Produktübersicht
Technische Daten
Einheit
mm
Eigenschaften / Technische Daten
- Material: S50C
- Schrägungswinkel (rechts): 19°31'42"
- Härtung: Härte HRC50-55
- Oberfläche: Gefräst, Zähne gehärtet und sandgestrahlt
Technische Daten
- Zahnprofil: Schrägverzahnung
- Produktcode: CHTMH
- Modul (M): 10
- Zahnbehandlung: Gefräst
- Wärmebehandlung: Gehärtet
- Qualität (Q): DIN 10
- Material: S50C
- Längenbereich (L): 960-1017.88
- Länge (L): 1000.00
- L2: 35.1
- Zähnezahl (Z): 30
- Breite (B): 99
- Höhe (A0): 99
- Teilkreishöhe (A1): 89
- D: 62.5
- I: 125
- Anzahl Bohrungen (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- Fase (f): 5
- Gesamtzahnfehler (Fp): 0.200
- Max. Vorschubkraftbereich (kN): ＞100
- Max. Vorschubkraft (kN): 135.18
- Gewicht (KG): 63.0
- Schrägungswinkel rechts (β): 19°31'42"
Einheit
mm
Eigenschaften / Technische Daten
- Zahnprofil: Schrägverzahnung
- Produktcode: CHTMH
- Modul (M): 10
- Material: S50C
- Qualität: DIN 10
- Länge (L): 1000.00 mm (Bereich: 960-1017.88 mm)
- Zähnezahl (Z): 30
- Breite B: 99 mm
- Gewicht: 63.0 kg
