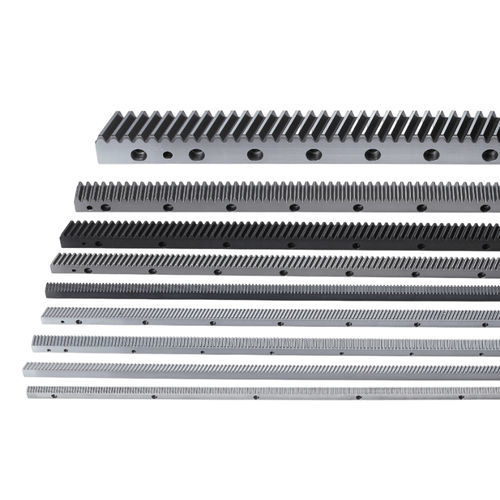

Schrägverzahnte Zahnstange CHTMH02010-DIN10
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Länge
1.000 mm
(39,37 in)
Beschreibung
Produktübersicht
Technische Daten
Einheiten
- Typ: Schrägverzahntes Zahnrad
- Produktcode: CHTMH02010-DIN10
- Material: S50C
- Rechtswendiger Schrägungswinkel: 19°31'42"
- Wärmebehandlung: Gehärtet (HRC50-55)
- Oberflächenbehandlung: Gefräste Zähne; Zähne gehärtet und sandgestrahlt
Technische Daten
- Zahnprofil: Schrägverzahnt
- Modul (M): 2
- Zähnezahl (Z): 150
- Länge (L): 1000.00 mm (Bereich 960-1017.88 mm)
- L2: 8.5 mm
- Breite (B): 24 mm
- Höhe (A0): 24 mm
- Teilkreis-Höhe (A1): 22 mm
- D: 62.5 mm
- I: 125 mm
- Anzahl Bohrungen: 8
- ød1: 7 mm; øD: 11 mm; ød2: 5.7 mm
- D1: 31.7 mm; I1: 936.6 mm
- Fase (f): 2 mm
- Gesamtzahnfehler (Fp): 0.200
- Max. Vorschubkraft Bereich: ≤10 kN; Max. Vorschubkraft: 6.48 kN
- Gewicht: 4.1 kg
Einheiten
- mm, kN, kg
