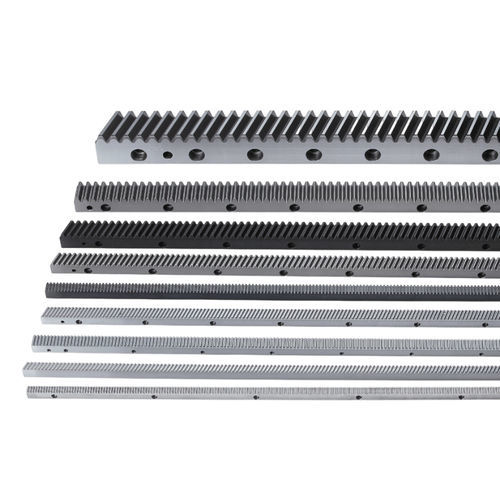

Schrägverzahnte Zahnstange CHTMH02020-DIN10

Produktübersicht Werkstoff: S50C Rechtsspiraliger Winkel : 19°31'42" Gehärtet : Härte HRC50-55 Gefräst, Zähne gehärtet und sandgestrahlt Technische Daten Zahnprofil: Spiralförmig Produkt-Code: CHTMH Modul (M): 2 Behandlung der Zähne: Gefräst Wärmebehandlung: Gehärtet Qualität (Q): DIN 10 Werkstoff: S50C Längenbereich (L): 1920-2035.75 Länge (L): 2000.00 L2: 8.5 Nr. von. Zähne (Z): 300 Breite (B): 24 Höhe (A0): 24 Teilungslinie Höhe (A1): 22 D: 62.5 I: 125 Nr. der. Bohrung (N°): 16 A: 8 ød1: 7 øD: 11 E: 7 D1: 31.7 I1: 1936.6 ød2: 5,7 Fase (f): 2 Gesamt-Teilungsfehler (Fp): 0.400 Max. Vorschubkraftbereich (kN): ≦10 Maximale Vorschubkraft (kN): 6.48 Gewicht (KG): 8.2 Rechtsspiraliger Winkel (β): 19°31'42" Einheit mm Caractéristiques / spécifications techniques

• Zahnprofil: Spiralförmig
• Produkt-Code: CHTMH
• Modul (M): 2
• Zahnbearbeitung: Gefräst
• Wärmebehandlung: Gehärtet
• Qualität (Q): DIN 10
• Werkstoff: S50C
• Längenbereich (L): 1920-2035,75 mm
• Länge (L): 2000,00 mm
• L2: 8,5 mm
• Anzahl der Zähne (Z): 300
• Breite (B): 24 mm
• Höhe (A0): 24 mm
• Teilungslinienhöhe (A1): 22 mm
• D: 62,5 mm
• I: 125 mm
• Anzahl der Bohrungen (N°): 16
• A: 8 mm
• ød1: 7 mm
• øD: 11 mm
• E: 7 mm
• D1: 31,7 mm
• I1: 1936,6 mm
• ød2: 5,7 mm
• Fase (f): 2 mm
• Gesamtteilungsfehler (Fp): 0.400
• Max. Vorschubkraftbereich (kN): ≦10
• Max. Vorschubkraft (kN): 6,48
• Gewicht (KG): 8,2
• Rechter Spiralwinkel (β): 19°31'42"
