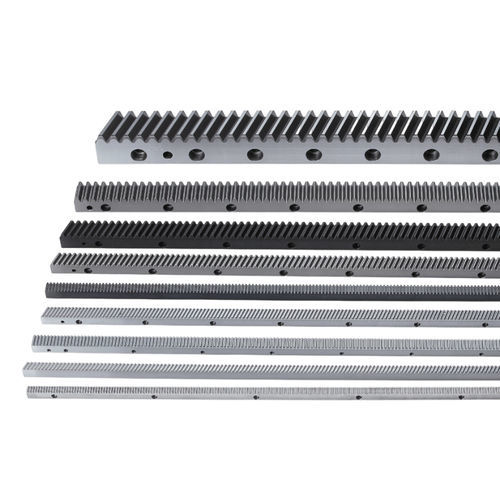

Schrägverzahnte Zahnstange CHTGH06020-DIN6

StahlgeschliffenPräzision

Übersicht
Die CHTGH06020-DIN6 ist eine schrägverzahnte, geschliffene Zahnstange aus S50C-Stahl. Die Zähne sind induktionsgehärtet (HRC50-55) und nach der Härtung auf den Zahnflanken sowie auf allen Seiten geschliffen. Rechtsgewindiger Schrägungswinkel: 19°31'42". Die Gesamtzahnteilungsfehler werden bei 25°C auf Fp /2000 ≦ 0,048 mm begrenzt. Entwickelt für präzise Linearantriebe in CNC- und automatisierten Systemen mit hoher Lastanforderung und geringer Geräuschentwicklung.

Technische Daten
Zahnprofil: Schrägverzahnt
Produktcode: CHTGH
Modul (M): 6
Zahnbehandlung: Zähne geschliffen
Wärmebehandlung: Gehärtet (HRC50-55)
Qualität (Q): DIN 6
Material: S50C
Längenbereich (L): 1920-2035.75 mm
Länge (L): 2000.00 mm
L2: 20,9 mm
Zähnezahl (Z): 100
Breite (B): 59 mm
Höhe (A0): 49 mm
Teilkreishöhe (A1): 43 mm
D: 62,5 mm
I: 125 mm
Anzahl Bohrungen (N°): 16
A: 16 mm
ød1: 18 mm
øD: 26 mm
E: 17 mm
D1: 37,5 mm
I1: 1925 mm
ød2: 15,7 mm
Fase (f): 3 mm
Gesamter Teilungsfehler (Fp): 0,048 mm
Max. Vorschubkraft Bereich (kN): 50-100 kN
Max. Vorschubkraft (kN): 66,24 kN
Gewicht (KG): 37,5 kg
Rechtsgewindiger Schrägungswinkel (β): 19°31'42"
Mess-Referenztemperatur: 25°C

Eigenschaften / technische Spezifikationen

• Serie: CHTGH-DIN6
• Modul: 6
• Material: S50C
• Wärmebehandlung: Induktionshärtung, Zahngehärtung HRC50-55
• Zahnbearbeitung: Zahnflanken geschliffen und nach Härtung rundum geschliffen (oberflächenrauheit ca. Ra0.8 auf den Flanken)
• Genauigkeit: DIN 6 (Gesamter Teilungsfehler Fp /2000 ≦ 0,048 mm)
• Längenbereich: 1920 - 2035.75 mm (Beispiel-Länge 2000.00 mm)
• Zähnezahl: 100
• Breite B: 59 mm; Gewicht: 37,5 kg
• Rechtsgewindiger Schrägungswinkel β: 19°31'42"
• Max. Vorschubkraft: Bereich 50-100 kN; Einzelwert 66,24 kN
• Typische Anwendungen: Hochwertige CNC-Maschinen, Laserschneider, Biegemaschinen, 5-Achs-Bearbeitungszentren, Portal-/Gantry-Systeme, Roboterachsen
