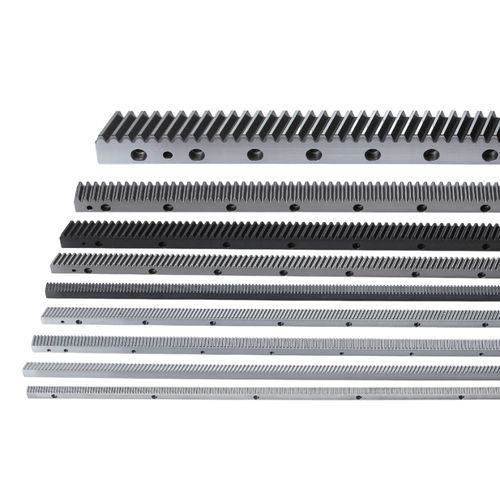

Schrägverzahnte Zahnstange CHTMH08020-DIN10
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Länge
1.920 mm
(75,591 in)
Beschreibung
Produktübersicht
Technische Daten
Merkmale / Technische Spezifikationen
- Typ: Schrägverzahnungs‑Segment für industrielle Kraftübertragung
- Material: S50C
- Rechtswindungswinkel: 19°31'42"
- Wärmebehandlung: Vergütet/gehärtet (HRC50-55)
- Zahnbehandlung: Gefräst; Zähne gehärtet und sandgestrahlt
Technische Daten
- Zahnprofil: Schrägverzahnung
- Produktcode: CHTMH
- Modul (M): 8
- Zahnbehandlung: Gefräst
- Wärmebehandlung: Gehärtet
- Qualität (Q): DIN 10
- Material: S50C
- Längenbereich (L): 1920-2035.75 mm
- Länge (L): 1920.00 mm
- L2: 28.0 mm
- Zähnezahl (Z): 72
- Breite (B): 79 mm
- Höhe (A0): 79 mm
- Teilungshöhe (A1): 71 mm
- D: 60 mm
- I: 120 mm
- Anzahl Bohrungen (N°): 16
- A: 25 mm
- ød1: 22 mm
- øD: 33 mm
- E: 21 mm
- D1: 120 mm
- I1: 1680 mm
- ød2: 19.7 mm
- Fase (f): 4 mm
- Gesamtzahnfehler (Fp): 0.400 mm
- Bereich maximale Vorschubkraft (kN): 50-100 kN
- Maximale Vorschubkraft (kN): 86.30 kN
- Gewicht (kg): 82.0
- Rechtswindungswinkel (β): 19°31'42"
- Einheit: mm
Merkmale / Technische Spezifikationen
- Modell / Referenz: CHTMH08020-DIN10
- Produktcode: CHTMH
- Modul: 8
- Material: S50C
- Wärmebehandlung: Gehärtet (HRC50-55)
- Zahnbehandlung: Gefräst; Zähne gehärtet und sandgestrahlt
- Qualität: DIN 10
- Länge (L): 1920.00 mm (Bereich: 1920-2035.75 mm)
- Zähnezahl: 72
- Breite (B): 79 mm
- Gewicht: 82.0 kg
- Rechtswindungswinkel: 19°31'42"
- Einheit: mm
