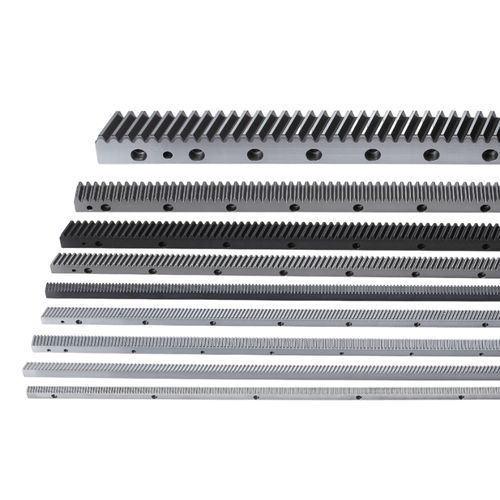

Schrägverzahnte Zahnstange CHTGH05010-DIN7geschliffen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Verzahnung
- schrägverzahnt
- Weitere Eigenschaften
- geschliffen
- Länge
Max: 1.017,88 mm
(40,074 in)Min: 960 mm
(37,795 in)
Beschreibung
Übersicht
Technische Daten
Eigenschaften / technische Spezifikationen
- Material: S50C / S45C
- Schrägungswinkel: rechts 19°31'42"
- Wärmebehandlung: gehärtet (HRC50-55)
- Zähne gehärtet und geschliffen; nach dem Härten rundum geschliffen
Technische Daten
- Zahnform: schrägverzahnt
- Produktcode: CHTGH
- Modell: CHTGH05010-DIN7
- Modul (M): 5
- Qualität (Q): DIN 7
- Material: S50C
- Länge (L): 1000,00 mm (Bereich 960–1017,88 mm)
- L2: 17,4 mm
- Zähnezahl (Z): 60
- Breite (B): 49 mm
- Höhe (A0): 39 mm
- Teilkreis-Höhe (A1): 34 mm
- D: 62,5 mm
- I: 125 mm
- Anzahl Bohrungen (N°): 8
- A: 12 mm
- ød1: 14 mm
- øD: 20 mm
- E: 13 mm
- D1: 37,5 mm
- I1: 925 mm
- ød2: 11,7 mm
- Fase (f): 3 mm
- Gesamtes Teilungsfehler (Fp): 0,052 mm
- Maximale Vorschubskraft: 41,37 kN (Bereich 30–50 kN)
- Gewicht: 13,1 kg
- Rechter Schrägungswinkel (β): 19°31'42"
- Einheit: mm
Eigenschaften / technische Spezifikationen
- Produktcode: CHTGH
- Modell: CHTGH05010-DIN7
- Serie / Qualität: DIN 7
- Material: S50C / S45C
- Modul: 5
- Zahnform: schrägverzahnt
- Länge: 1000,00 mm (Bereich 960–1017,88 mm)
- Zähnezahl: 60
- Breite (B): 49 mm
- Höhe (A0): 39 mm
- Teilkreis-Höhe (A1): 34 mm
- Maximale Vorschubskraft: 41,37 kN (Bereich 30–50 kN)
- Gewicht: 13,1 kg
- Wärmebehandlung: gehärtet (HRC50-55); Zähne gehärtet und geschliffen
- Schrägungswinkel: rechts 19°31'42"
