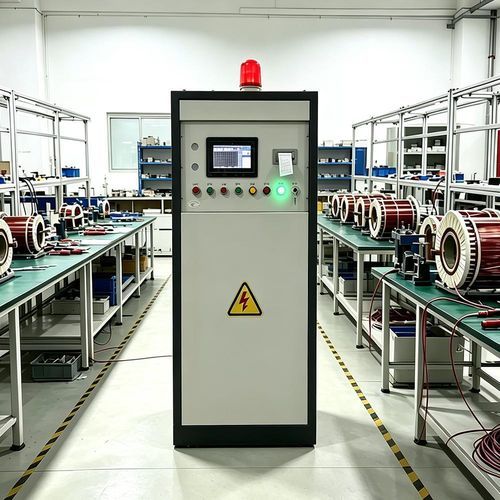

Hochspannungs-Dielektrimeter UHV-316Z

Mehrpunktfür die elektrische Konformität

Produktbeschreibung
Der UHV‑316Z ist ein Inter‑Turn‑Impuls‑Durchschlagprüfgerät zur Ortung von Isolationsfehlern zwischen Lagen und Windungen bei gewickelten Bauteilen wie Elektromotoren. Er arbeitet mit dem Vergleich von Überspannungs‑Wellenformen und gibt gesteuerte Hochspannungs‑Impulse zur Erkennung lokalisierter Fehler ab.

Produktmerkmale

• Intuitive Bedienung: Farb‑LCD‑Touchscreen mit geführten Eingaben und schneller Parametrierung.
• Selbstdiagnose & geführte Bedienung: eingebaute Prüfungen zur Reduzierung von Einstellfehlern.
• Umfangreiche Parametrierspeicher: bis zu 72 Parametergruppen inklusive vorab eingegebener Referenzwellenformen.
• Automatische zeitgesteuerte Messung: programmierbare Prüfabläufe mit Echtzeitanzeige von Prüfspannung und Prüfzeit.
• Echtzeit‑Mehrphasen‑Wellenformanzeige: simultane, farbcodierte Anzeige zur schnellen Phasenvergleichung.
• Automatische Analyse & Archivierung: sofortige Wellenform‑Auswertung, Fehleranzeige zwischen Phasen und automatische Speicherung von bis zu 1000 Prüfprotokollen.
• Anpassbare Wellenform‑Skalierung: On‑Screen‑Skalierung für verschiedene Prüfobjekte und Empfindlichkeiten.
• Unterstützung für Einzelschaltkreis (≥10 kV): Referenzwellenformen für geformte Wicklungen vorab speicherbar.
• Erdungsschutz: kontinuierliche Erdungsüberwachung, die Prüfungen verhindert oder abbricht, falls Erdung unzuverlässig ist.
• Für den Einsatz vor Ort: Panel‑Drucker und freistehendes Gehäuse für Produktionsumgebungen ohne zusätzlichen PC.

Technische Parameter

• Prüfspannung: stufenlos 3,5–35 kV, Digitalanzeige, Genauigkeit ≤±5%
• Impulsfrequenz: 6,25 Hz
• Anstiegszeit des Impulses: 0,1–0,5 μs
• Energiespeicherkapazität / Max. Ausgangsenergie: 0,047 μF / 28,8 J
• Messzeit pro Phase: 0–99 s, stufenlos einstellbar, Digitale Anzeige
• Messmodus: Einzelschaltkreis, zeitgesteuerte Phasenprüfung
• Wellenformanzeige: Farb‑LCD‑Touchscreen, gleichzeitige Mehrphasenanzeige
• Beurteilungsmodi: Differenzfläche, Flächenunterschied, Frequenzdifferenz (kombiniert)
• Parametergruppen: 72
• Protokollspeicher: 1000 Gruppen
• Druckausgang: Panel‑Micro‑Drucker
• Anwendungsbereich: Wicklungen von Ein-/Drei‑Phasen‑Motoren, Nennspannung ≤10,5 kV
• Netzversorgung: 220 V ±2 %, 50/60 Hz; ≥4 kVA
• Gehäuse: freistehender Schrank
• Betriebstemperatur: 5–35 °C
• Relative Luftfeuchte: ≤75%
• Sicherheit: Isolationswiderstand (Netzeingang zum Rahmen) ≥20 MΩ; verträgt 1500 V/50 Hz für 1 min ohne Überschlag oder Durchschlag

Anwendungen & Sicherheit

• Geeignet für Produktionsprüfungen, Qualitätssicherung und F&E an Motor‑ und Transformatorwicklungen.
• Erzeugt reproduzierbare, quantitative Prüfergebnisse für Chargenprüfung und Herstelleranforderungen.
• Integrierte Schutzfunktionen (Erdungsüberwachung, dielektrische Prüfungen, Gehäuseisolation) sichern das Bedienpersonal bei Hochspannungsprüfungen.
• Gespeicherte Prüfdaten und Ausdrucke ermöglichen Rückverfolgbarkeit und Qualitätsdokumentation.
