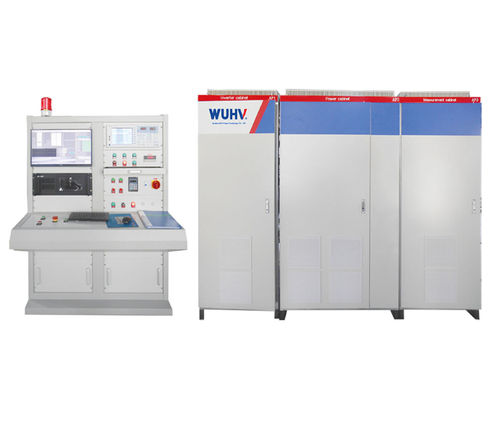

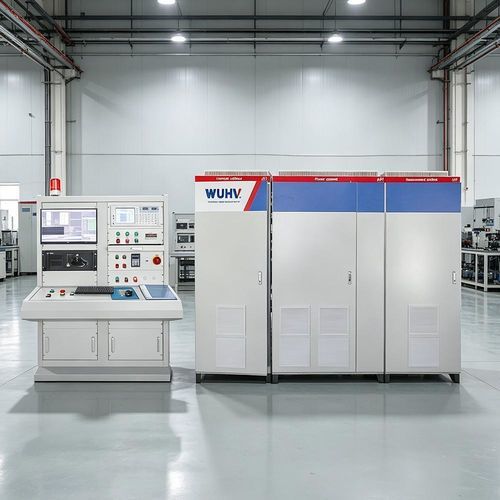

Temperaturprüfstand UHV-316C

festigkeitLeistungStrom

Produktbeschreibung:
Der Prüfstand für Asynchronmotoren UHV-316C ist für die Werksprüfung von einphasigen und dreiphasigen Klein- und Mittelstrommotoren konzipiert. Er ist mit einer integrierten, frequenzvariablen Prüfversorgung ausgestattet und ermöglicht automatische Auswertung anhand gespeicherter Standardparameter für die Qualitätskontrolle in der Produktion.

Funktionen:

• Gleichstromwiderstandsprüfung (DC Resistance)
• Isolationswiderstandsprüfung
• Surge-Interturn-Prüfung
• Messung elektrischer Parameter (Strom, Spannung, Frequenz)
• Prüfung der Spannungsfestigkeit bei Netzfrequenz
• Automatische Prüfungsbewertung (Bestanden/Nicht bestanden) basierend auf gespeicherten Normwerten

Produkteigenschaften:

• Echtzeit-Anzeige der Ergebnisse mit integriertem Datenspeicher und Druckfunktion
• Speicherung von Standardparametern zur schnellen Referenz und zum Vergleich
• Unterstützt gleichzeitige Prüfung mehrerer Motoren zur Steigerung des Durchsatzes
• Hohe Messgenauigkeit, schnelle Prüfzyklen, hohe Störfestigkeit und benutzerfreundliche Bedienung
• Windows-basierte automatische Auswertung und modulare Bauweise für einfache Wartung und Kalibrierung

Produktparameter:

• Temperatur: Bereich -40~150℃; Genauigkeit ±1℃; Umgebungstemperaturmessung
• Gleichstromwiderstand: 0.01~2000Ω; Genauigkeitsklasse 0.2; 6 Messbereiche mit automatischer Temperaturkompensation
• Isolationswiderstand: DC 500V / 1~500MΩ; Genauigkeitsklasse 5.0; automatische Hintergrundsubtraktion
• Inter-turn (Surge) Prüfung: 400~3000Vp; Genauigkeitsklasse 5.0; Flankenzeit 0.2μs; erkennt benachbarte Windungsfehler bis 1/200 Umdrehungen
• Netzfrequenz-Spannungsfestigkeit: AC 400~3000V; Genauigkeitsklasse 2.0; Prüfzeit 1~60s einstellbar
• Leckstrom: 1~100mA; automatische Hintergrundsubtraktion und Durchschlagsschutz
• Messung elektrische Parameter - Strom: 0.1~100A und 100~400A; Genauigkeitsklasse 0.5
• Messung elektrische Parameter - Spannung: 30~750V; Genauigkeitsklasse 0.5
• Frequenz: 50/60Hz (asynchron)

Technische Daten:

• Modell: UHV-316C
• Anwendbarer Leistungsbereich: 0,12kW–160kW
• Integrierte frequenzvariable Prüfversorgung
• Windows-basierte automatische Prüfungsbewertung, Datenspeicherung und Druck
• Modulares Design zur vereinfachten Wartung und Kalibrierung
