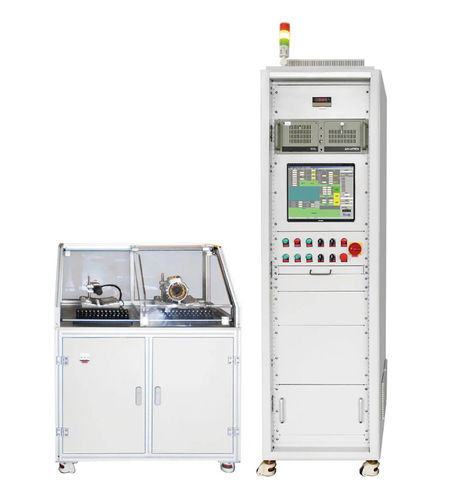

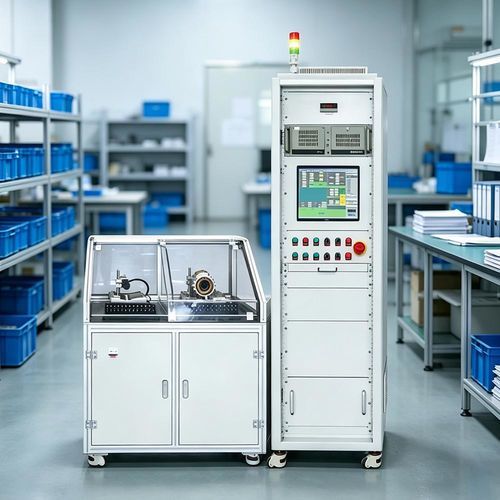

Kalibrier- und Prüfstand / festigkeit UHV-316D

DrehrichtungKalibrierungStrom

Produktvorstellung:
Der Prüfstand UHV-316D ist für Produktions- und Werkstattprüfungen von einphasigen und dreiphasigen Generatorstatoren ausgelegt. Er misst Wicklungen mit 3, 6, 9 und 12 Leitern über ein 2-Kanal-Kabelsystem und eignet sich für Statoren neuer Energien bis Rahmen H355.

Standardprüfungen:

• DC-Widerstandsmessung
• Isolationswiderstandsmessung (DC 500 V)
• Zwischenspulen-Isolationsprüfung
• Wechselspannungs-Durchschlagsprüfung (Netzfrequenz)
• Überprüfung der Wicklungsstrom-Balance
• Richtungsprüfung der Rotation

Optionale Prüfungen:

• Induktivitätsmessung
• Strombilanzprüfung
• Prüfung der Drehrichtung des Magnetfelds

Produkteigenschaften:

• Umfassende Ergebnisanzeige mit gleichzeitiger Darstellung aller Messwerte, integrierter Datenspeicherung und Druckfunktionen
• Fußschalter für Sicherheit bei der Bedienung
• Frontseitige Prüfaufnahme für mittelgroße und kleine Statoren, unterstützt ein- und dreiphasige Tests
• Hohe Messgeschwindigkeit, geeignet für Produktionslinien mit hohem Durchsatz (z. B. Haushaltsgeräte- und Pumpenmotoren)

Technische Daten:

• Modell: UHV-316D
• Anwendbare Wicklungsarten: 3‑adrig, 6‑adrig, 9‑adrig, 12‑adrig
• Kabelmethode: 2‑Kanal‑Verdrahtung
• Anwendbare Gehäusegröße: bis H355
• DC-Widerstand: 0,01–2000 Ω, Genauigkeitsklasse 0.2, automatische Temperaturkompensation, einstellbare Prüfzeit
• Isolationswiderstand: DC 500 V, 1–500 MΩ, Genauigkeitsklasse 5.0, automatische Hintergrundsubtraktion, einstellbare Messzeit
• Zwischenspulenprüfung: DC 400–7000 Vp, Genauigkeitsklasse 2.0, Anstiegszeit 0,2 μs, Nachweis bis 1/400 Windung
• Netzfrequenz-Durchschlagsprüfung: AC 400–5000 Vac, Prüfzeit einstellbar 1–60 s
• Leckstrom: 1–100 mA, automatische Hintergrundabzug und Schutz bei Durchschlag
